Автомат предназначен для защиты электропроводки. Он отключает питание при перегрузке или коротком замыкании. Это предотвращает перегрев проводов и снижает риск возгорания. Однако эффективность этой защиты от пожара напрямую зависит от правильного соответствия между током срабатывания автомата и допустимой нагрузкой кабеля. В этой статье разберём, как правильно рассчитать параметры автоматического выключателя в зависимости от сечения кабеля, а также какие факторы необходимо учитывать при выборе.
Ключевые правила подбора автомата
Подбор автоматического выключателя по сечению кабеля основывается на главном правиле: автомат должен защищать провод от перегрева, а не подстраиваться под подключённую нагрузку. Основная задача автомата – отключение цепи до того, как ток превысит допустимое значение для данного сечения кабеля.
Основные принципы выбора:
- Определение характеристик кабеля. В первую очередь необходимо учитывать материал проводника (медь или алюминий) и его сечение. Эти параметры определяют допустимый длительный ток, который может безопасно проходить по кабелю.
- Проведение расчета. Вычисление токовой нагрузки проводится по формуле: I = P / U, где I обозначает ток в амперах, P – мощность в ваттах, а U – рабочее напряжение, чаще всего 220 В.
- Подбор номинала автомата. Мощность автомата подбирают по максимально допустимому току для конкретного сечения кабеля. Например, для медных проводов с сечением 2, 5 мм2 предельно допустимый ток составляет 25 ампер. В этом случае устанавливают автомат на 16 или 20 ампер, чтобы сохранить запас по току и избежать повреждений.
При прокладке кабеля в утеплителе, на открытом воздухе или в других сложных условиях допустимый ток уменьшается. Эти особенности эксплуатации необходимо обязательно учитывать при выборе автомата.
Автоматы для бытовых электроприборов
При подключении бытовых приборов важно учитывать не только характеристики кабеля, но и требования производителей:
- Кондиционер. Для сплит-систем и кондиционеров средней мощности обычно используют медный кабель сечением 2, 5 мм² (марки ВВГнг или ВВГ-Пнг). Такой провод допускает автоматический выключатель на 20 А. Если кондиционер потребляет 22, 5 А, оптимальным выбором станет автомат на 25 А.
- Освещение и розетки. Для освещения стандартным считается кабель 1, 5 мм², при этом ставят автоматы на 10 А. Розеточные группы обычно подключаются кабелем 2, 5 мм², что соответствует автомату на 16 А. Эти значения подходят для большинства бытовых нагрузок и обеспечивают надёжную защиту при перегрузках.
- Духовой шкаф и варочная панель. Духовые шкафы мощностью до 3, 5 кВт подключаются через кабель 2, 5 мм², а автомат подбирается с номиналом 16-20 А. Для варочных панелей на 8, 5 кВт потребуется кабель 6 мм² и автоматический выключатель на 32 А. Это обеспечит стабильную работу даже при высокой нагрузке.
Важно! При выборе автоматов для каждой группы важно учитывать не только расчёты по сечению провода, но и пусковые токи техники, чтобы избежать ложных срабатываний при включении приборов.

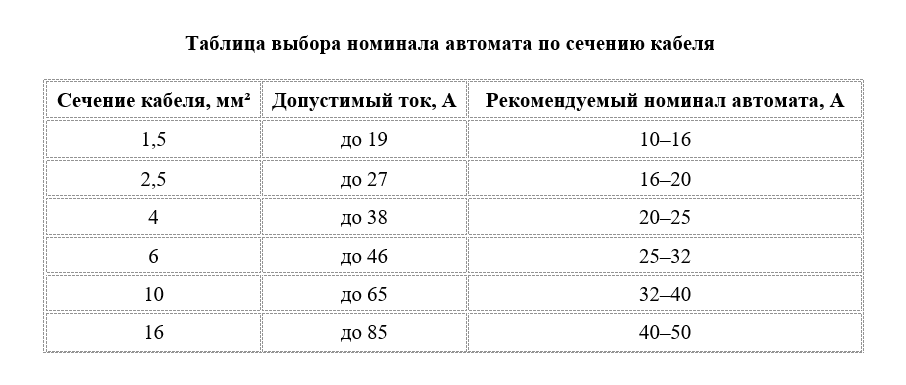

Таблица выбора номинала автомата по сечению кабеля
Для упрощения подбора защитных автоматов приведём таблицу с ориентировочными значениями, которые подойдут для частного дома.
Эти параметры являются общими рекомендациями. При нестандартных условиях (повышенная температура, прокладка в утеплителе, большая длина линии и другие факторы) номинал автомата следует корректировать в меньшую сторону.
