Правильный выбор сечения сварочного кабеля играет ключевую роль для стабильной работы сварочного оборудования и безопасности электросети. Ошибки при подборе могут привести к перегреву кабеля, снижению мощности сварки и быстрому выходу оборудования из строя. В этой статье мы подробно разберём, какие параметры и требования необходимо учитывать при расчёте сечения кабеля для сварочного аппарата, как длина линии влияет на итоговый выбор, а также приведём удобную таблицу, которая поможет упростить подбор нужного провода для различных условий эксплуатации.
Как посчитать сечение кабеля для сварки?
Расчёт сечения сварочного кабеля основывается на нескольких ключевых параметрах, которые определяют способность провода безопасно и эффективно передавать ток к сварочному аппарату.
Прежде всего необходимо учитывать максимальный сварочный ток, который будет использоваться в процессе работы. Чем выше сила тока, тем большее сечение кабеля потребуется для его безопасной передачи без чрезмерного нагрева и потерь напряжения.
Для определения минимального сечения применяется простая формула:
S = I / k, где:
- S – расчетное сечение кабеля (мм²),
- I – максимальный сварочный ток (А),
- k – допустимая плотность тока для медного или алюминиевого кабеля (для медных жил принимают ориентировочно 5-6 А/мм², для алюминиевых – около 3-4 А/мм²).
Пример расчёта для медного кабеля. Если сварочный ток составляет 200 А, расчёт будет выглядеть так: S = 200 / 5 = 40 мм². Это означает, что минимальное сечение жилы должно быть 40 мм² для безопасной работы.

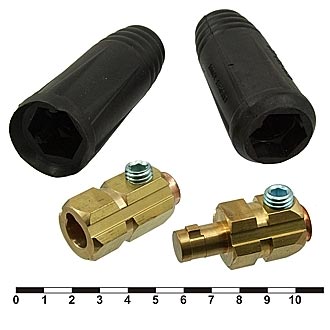

Однако полученный результат является ориентировочным. На практике дополнительно учитывают потери напряжения из-за длины кабеля, качество соединений и запас по нагреву. Особенно важно предусмотреть запас в тех случаях, когда планируются продолжительные сварочные работы на максимальных токах.

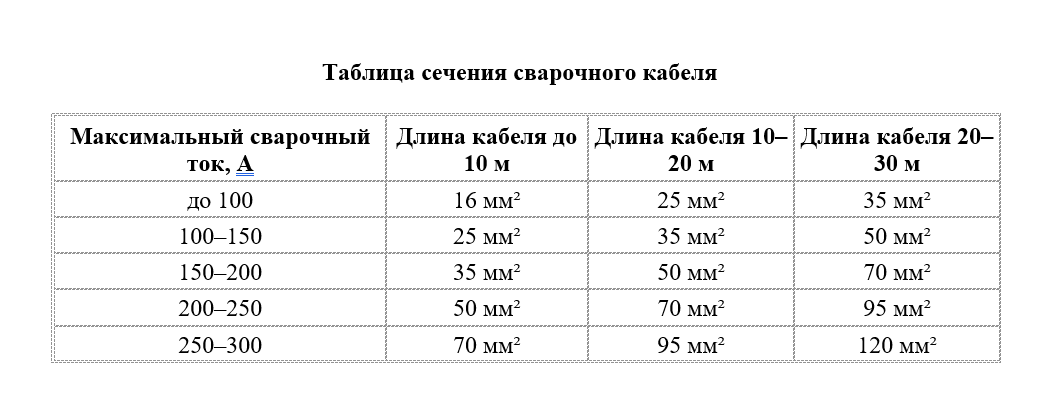

Таблица сечения сварочного кабеля
Чтобы упростить выбор сварочного кабеля для различных задач, ниже представлена ориентировочная таблица, которая показывает рекомендуемое сечение провода в зависимости от сварочного тока и длины кабеля. Данные приведены для медных жил и учитывают безопасный уровень нагрева и потерь напряжения.
Эти значения являются усредненными и подходят для большинства бытовых и полупрофессиональных марок сварочных аппаратов. Для промышленных установок и нестандартных условий работы рекомендуется производить индивидуальные расчёты.
Важно! Для алюминиевых кабелей сечение должно быть увеличено примерно на 25-30 %, так как алюминий имеет более низкую проводимость по сравнению с медью.
Влияние длины провода на сечение
Длина сварочного кабеля играет важную роль при выборе его сечения. Чем длиннее провод, тем больше электрическое сопротивление, что приводит к падению напряжения и повышенному нагреву кабеля во время работы. Это может негативно сказаться на стабильности дуги, снижении мощности сварки и преждевременном износе кабеля.
Основные моменты, которые нужно учитывать:
- Короткие кабели (до 10 м) способны передавать ток с минимальными потерями, поэтому для них можно использовать стандартное сечение, рассчитанное по току.
- Средняя длина (10-20 м) уже требует увеличения сечения на 20-30 %, чтобы компенсировать рост сопротивления.
- Длинные кабели (свыше 20 м) особенно чувствительны к потерям, поэтому рекомендуется увеличивать сечение минимум на 30-50 % от расчетного значения.
Если условия эксплуатации предполагают частые переносы, изгибы кабеля или работу на открытом воздухе, следует дополнительно учитывать механическую прочность и устойчивость изоляции.
На что обратить внимание при выборе?
Чтобы сварочный кабель служил долго и надёжно, важно учитывать несколько ключевых моментов при его подборе:
- Материал проводника. Чаще всего используется медь, обладающая высокой проводимостью и гибкостью. Алюминиевые варианты уступают по характеристикам и быстрее выходят из строя.
- Толщина и исполнение изоляции. Надёжная изоляция из резины защитит кабель от механических повреждений, влаги и высоких температур.
- Температурный диапазон эксплуатации. Если сварочные работы проводятся на улице или в холодных помещениях, выбирайте кабель с морозостойкой оболочкой.
- Запас по сечению. Не стоит выбирать кабель «впритык» по току — разумный запас увеличит срок службы проводника и обеспечит стабильную работу сварочного аппарата.
Длина кабеля. Чем длиннее провод, тем больше должен быть его диаметр для компенсации падения уровня напряжения.
