MOSFET-транзисторы играют важную роль в современной электронике, находя применение в блоках питания, усилителях и цифровых схемах. Их востребованность объясняется быстрым переключением, экономичным энергопотреблением и минимальным выделением тепла. Благодаря этим преимуществам они считаются более эффективными по сравнению с другими видами транзисторов. В этой статье мы подробно рассмотрим, что такое Мосфет-транзистор, его основные режимы работы, а также ключевые отличия от биполярных аналогов. Кроме того, вы узнаете, как проверить Мосфет-транзистор мультиметром, не выпаивая. Это очень полезно при диагностике и ремонте электронных устройств.

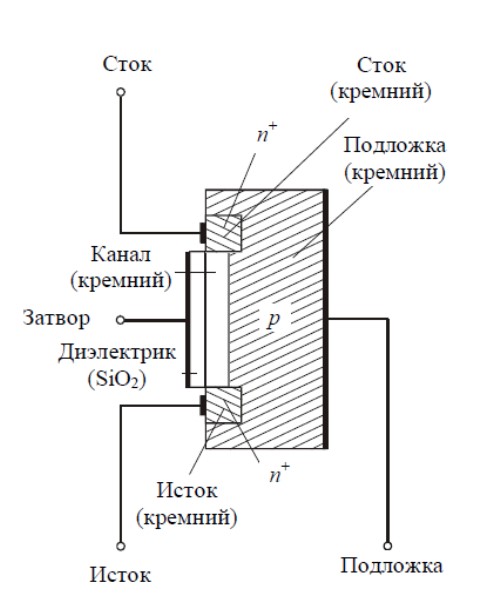

Конструктивные особенности
MOSFET представляет собой разновидность полевого транзистора, где регулирование тока происходит под воздействием электрического поля, формируемого напряжением на затворе. Принцип его работы основан на изменении проводимости канала за счёт концентрации или уменьшения числа носителей заряда. Ключевая характеристика – изолированный затвор, который разделён с каналом тонким слоем диэлектрика (обычно оксида кремния).
Основа этого транзистора – подложка, на которой формируется канал проводимости, обеспечивающий протекание тока. В зоне контакта с каналом может присутствовать приповерхностный слой, который влияет на характеристики проводимости. За управление током в транзисторе отвечают электроны, движение которых определяется приложенным напряжением. Существуют разные модели таких транзисторов, различающиеся параметрами и характеристиками, что позволяет использовать их в различных областях электроники.
Как работает?
MOSFETуправляет током между истоком и стоком за счёт электрического поля, создаваемого напряжением на затворе. В зависимости от типа полупроводникового канала механизм работы может различаться, но общий принцип остаётся неизменным.
При изменении напряжения на затворе концентрация носителей заряда в канале меняется, что определяет включение или отключение транзистора. Процесс переключения может сопровождаться небольшой задержкой из-за перераспределения заряда.
Два основных типа:
Существуют два основных вида MOSFET-транзисторов:
- P-тип канала. В первоначальном состоянии (без напряжения на затворе) канал остаётся закрытым, и прохождение тока между истоком и стоком невозможно. Когда на затвор подаётся отрицательное напряжение, в полупроводнике формируется инверсный слой, создающий проводящий канал. Чем выше по модулю напряжение, тем больше тока проходит через транзистор.
- N-тип канала. Сначала канал остаётся закрытым. Подача положительного напряжения на затвор вызывает образование инверсного слоя, обеспечивая протекание тока между истоком и стоком. Увеличение напряжения усиливает открытие транзистора, снижая его сопротивление.
Как проверить с помощью мультиметра?
Проверка мультиметром без выпайки позволяет выявить короткое замыкание или обрыв. Однако точные характеристики транзистора можно определить только в выпаянном состоянии.
Шаг 1. Подготовка мультиметра. Переключите прибор в режим прозвонки диодов или измерения сопротивления.
Шаг 2. Проверка переходов исток-затвор и сток-исток.
Измерение сопротивления между истоком (S) и затвором (G):
- Подключите черный щуп к истоку, красный — к затвору.
- Исправный транзистор должен показывать бесконечное сопротивление.
Измерение сопротивления между истоком (S) и стоком (D):
- Подключите черный щуп к истоку, красный – к стоку.
- В исправном транзисторе сопротивление должно быть очень высоким или отсутствовать.
Шаг 3. Проверка открытия и закрытия транзистора.
Зарядка затвора:
- Кратковременно коснитесь затвора (G) красным щупом, а истока (S) — черным. Это создаст небольшое напряжение, способное открыть канал.
- Теперь измерьте сопротивление между истоком (S) и стоком (D). Если транзистор исправен, оно значительно уменьшится.
Разрядка затвора:
- Замкните затвор (G) и исток (S) отверткой или пинцетом, чтобы сбросить накопленный заряд.
- Повторно измерьте сопротивление между истоком и стоком. Если транзистор исправен, сопротивление должно снова стать высоким.
Шаг 4. Проверка перехода затвор-сток.
- Подключите черный щуп к затвору (G), а красный — к стоку (D).
Исправный транзистор не должен проводить ток (на экране мультиметра — «1» или бесконечное сопротивление).
Схема подключения МОСФЕТ-транзистора
MOSFET-транзисторы могут работать в качестве ключей или аналоговых регуляторов напряжения. Подключение MOSFET зависит от типа (n-канальный или p-канальный) и способа управления. Для правильного выбора схемы следует учитывать степень необходимого усиления и характеристики используемого источника сигнала.
Схема подключения Мосфет-транзистора:
- N-канального. Чаще всего используется в цепях с низким напряжением. В типичной схеме сток подключается к нагрузке, исток соединяется с «землёй» (минусом питания), а затвор получает управляющий сигнал через ограничивающий резистор. Транзистор открывается при подаче на затвор положительного напряжения относительно истока. Чтобы надежно зарядить затвор и обеспечить его быстрое переключение, может потребоваться дополнительный драйвер.
- P-канального. Используется в схемах с высоким напряжением на нагрузке. В этом случае сток (D) соединяется с плюсом питания, исток (S) подключается к нагрузке, а затвор (G) управляется отрицательным напряжением относительно истока. Чтобы транзистор открылся, на затвор подают низкий уровень сигнала. Такой тип подключения чаще встречается в источниках питания и высоковольтных цепях, где требуется обеднить ток утечки и повысить надежность.
Для защиты от резких скачков напряжения между стоком и истоком часто включают диод. В высокочастотных схемах рекомендуется добавлять затворный резистор для предотвращения самопроизвольного включения. В схемах с микроконтроллерами MOSFET часто управляется через драйвер, так как затвор требует значительного заряда для быстрого переключения. Использование затворных драйверов позволяет минимизировать задержки и понизить потери в цепи.
Преимущества и недостатки компонента
MOSFET-транзисторы обладают рядом преимуществ по сравнению с другими типами полупроводниковых приборов, но имеют и некоторые ограничения.
Преимущества MOSFET-транзисторов:
- Высокая скорость работы. Благодаря способности переключаться на высокой частоте, MOSFET широко применяются в импульсных источниках питания и цифровых схемах.
- Низкое сопротивление в открытом состоянии. Когда транзистор включён, сопротивление между истоком и стоком остаётся минимальным, что снижает тепловые потери и повышает эффективность работы.
- Широкая сфера применения. Способность выдерживать большие токи и напряжения позволяет использовать эти транзисторы в самых разных областях электроники.
- Компактные размеры и небольшой вес. Современные MOSFET-транзисторы отличаются миниатюрностью, что позволяет использовать их в компактных и портативных устройствах.
Недостатки:
- Чувствительность к статическому электричеству. Из-за высокого сопротивления устройства могут повреждаться электростатическими разрядами.
Тепловая нестабильность. При высокой мощности нагрев может привести к увеличению сопротивления канала. Этоприводит к снижению эффективности работы.
