Полевые транзисторы отвечают за управление током с помощью электрического поля. Высокая скорость переключения, низкое энергопотребление и широкие функциональные возможности делают их незаменимыми в различных областях электроники. В данной статье мы подробно рассмотрим, как выглядит полевой транзистор, принципы его работы, основные разновидности, режимы функционирования. Помимо этого, вы сможете узнать, какие параметры характеризуют свойства полевого транзистора и критерии выбора, которые помогут подобрать оптимальный вариант для различных задач.
Что такое полевой транзистор?
Термин «полевой» напрямую связан с принципом работы: управление током осуществляется с помощью создаваемого на затворе электростатического поля. Оно влияет на проводимость канала, соединяющего исток и сток, контролируя его открытие и закрытие. В отличие от биполярных аналогов, которые управляются током базы, полевые транзисторы регулируются напряжением, что делает их более энергоэффективными и минимизирует тепловые потери.
Благодаря этим свойствам полевые транзисторы отлично подходят для схем, где важно минимизировать потери энергии. Они активно применяются в цифровых устройствах, импульсных блоках питания, усилителях и коммутационных схемах. В зависимости от полупроводникового материала и конструктивных особенностей канала различают несколько типов таких транзисторов, каждый из которых предназначен для определённых задач.

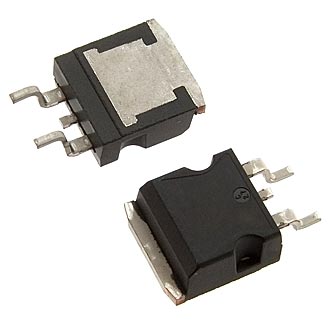

Как выглядит?
Основу транзистора составляет кристалл полупроводникового материала, который отвечает за управление током и формирование канала проводимости. Типичная конструкция включает три основных электрода: исток, сток и затвор. В зависимости от типа транзистора корпус может иметь различные формы – от компактных SMD-компонентов с небольшими выводами до мощных силовых модулей с радиаторами для отвода тепла. На металлическом корпусе обычно присутствует маркировка, указывающая модель транзистора и его основные характеристики. В некоторых мощных вариантах встречаются дополнительные контакты для подключения к радиатору.
Как работает?
Работа полевого транзистора основана на регулировании тока, протекающего между истоком и стоком, с помощью электростатического поля, создаваемого напряжением на затворе. Если управляющий сигнал отсутствует, проводимость канала определяется характеристиками самого полупроводника. Однако при изменении напряжения на затворе создаваемое поле воздействует на носители заряда в канале, изменяя его ширину и уровень сопротивления.
Принцип работы полевого транзистора заключается в управлении током между истоком и стоком с помощью электрического поля, создаваемого напряжением на затворе. В отсутствие управляющего сигнала проводимость канала определяется внутренними свойствами полупроводникового материала. Однако при изменении напряжения на затворе электрическое поле начинает воздействовать на носители заряда в канале, изменяя его ширину и, соответственно, сопротивление.
Если на затвор подать напряжение определённого знака, количество носителей заряда в канале увеличится, что приведёт к снижению его сопротивления и увеличению тока между истоком и стоком. В этом процессе участвуют как электроны, так и дырки, в зависимости от типа транзистора. В противоположном случае, при подаче напряжения другого знака носители заряда вытесняются из канала, его сопротивление возрастает, а ток уменьшается вплоть до полного перекрытия проводимости.
Важную функцию в работе некоторых полевых транзисторов играет p-n-переход, который участвует в формировании канала и влияет на его проводимость. В транзисторах с изолированным затвором используется специальный слой, позволяющий изолировать управляющий электрод от канала, что снижает утечку тока и повышает эффективность работы устройства. Таким образом, полевые транзисторы обеспечивают точное управление величиной выходного тока при минимальном энергопотреблении, что делает их незаменимыми в различных электронных схемах.
Как проверить?
Как и любой другой радиокомпонент, полевой транзистор должен соответствовать требованиям по электрическим параметрам и тепловому режиму. Проверка полевого транзистора помогает определить его исправность и основные характеристики.
Для этого используют мультиметр или специализированное оборудование:
- Измерение сопротивления в выключенном состоянии. Сначала проверяют сопротивление между истоком и стоком, а также между затвором и истоком/стоком. В исправномтранзистореоно должно быть высоким.
- Подача управляющего сигнала. На затвор подают небольшое напряжение и повторно измеряют сопротивление между истоком и стоком. В рабочемтранзистореоно должно уменьшаться при открытии.
- Проверка диодного перехода. В режиме "Прозвонка" мультиметра оценивают наличие диодного перехода между затвором и каналом.
Какие параметры характеризуют свойства полевого транзистора?
При выборе полевого транзистора важно учитывать основные параметры, так как они определяют его работу в различных режимах и условиях эксплуатации.
Ключевые характеристики:
- Напряжение сток-исток. Это предельное значение, при котором транзистор остается работоспособным. Если оно превышается, возникает электрический пробой, приводящий к выходу элемента из строя. Этотпараметрособенноважен при работе в высоковольтных схемах.
- Ток стока. Показывает максимально допустимый электроток, который может протекать через транзистор при открытом состоянии. Если он превышает указанное значение, транзистор начинает перегреваться, что может привести к его повреждению или снижению срока службы.
- Напряжение затвора. Определяет диапазон управляющего напряжения, при котором транзистор включается или выключается. Для разных типов транзисторов этот параметр варьируется, и важно учитывать его при проектировании схем, чтобы обеспечить корректное управление элементом.
- Сопротивление открытого канала. Это сопротивление, которое возникает между истоком и стоком при полностью открытом состоянии транзистора. Чем ниже это сопротивление, тем меньше потерь энергии на нагрев, что особенно важно в мощных преобразователях.
- Коэффициент усиления по электротоку. Показывает, насколько эффективно транзистор регулирует электроток стока в зависимости от изменения напряжения на затворе. Этот параметр особенно важен для усилительных каскадов, так как определяет уровень усиления сигнала.
- Ёмкость затвора. Включает несколько параметров, определяющих, как быстро транзистор может переключаться между состояниями. Чем выше ёмкость, тем больше времени требуется на заряд и разряд затвора, что замедляет работу устройства. Этот параметр особенно важен для схем, работающих на высокой частоте.
- Мощность рассеяния. Определяет, сколько энергии может выделяться в виде тепла без перегрева и выхода транзистора из строя. Если мощность рассеяния превышена, необходимо предусмотреть дополнительное охлаждение, например, использование радиаторов или систем активного охлаждения.
Схема подключения полевого транзистора
Схема подключения определяется типом транзистора, режимом его работы и назначением в электронной цепи. Наиболее распространённой является схема, в которой полевой транзистор используется в качестве электронного ключа. В этом случае управляющее напряжение подаётся на затвор, а нагрузка включается в цепь стока или истока.
Основные принципы подключения:
- Затвор управляет электротоком. В отличие от биполярных транзисторов, управление в полевых транзисторах осуществляется без значительного потребления тока – достаточно подать соответствующее напряжение на затвор.
- Нагрузка подключается между источником питания и транзистором. В зависимости от схемы, нагрузка может располагаться в цепи стока (для n-канальных транзисторов) или в цепи истока (для p-канальных транзисторов).
- Защита от скачков напряжения. Для предотвращения повреждения транзистора часто используют защитные диоды и резисторы, ограничивающие перенапряжение на затворе и защищающие от электростатических разрядов.
В аналоговых схемах полевые транзисторы могут использоваться в качестве усилителей, где их включение определяется необходимыми характеристиками сигнала, а работа регулируется внешними элементами резисторами и конденсаторами. Они исполняют важную роль в обеспечении стабильного усиления и фильтрации сигнала. При проектировании схем важно учитывать параметры транзистора, допустимые уровни напряжения и тока, а также тепловые режимы, чтобы избежать перегрева и выхода из строя элемента. Особое внимание уделяется входному сопротивлению транзистора, так как оно влияет на согласование с предыдущими каскадами схемы.
