Потенциометр позволяет изменять величину электрического сопротивления в цепи и тем самым регулировать напряжение или силу тока. Он широко применяется в самых разных областях электроники. Этот элемент встречается почти в каждой электронной схеме, где требуется плавная настройка параметров. С его помощью регулируют громкость звука, яркость подсветки, скорость вращения двигателя или чувствительность датчиков. В этой статье мы рассмотрим, как работает и для чего нужен потенциометр, где и как он применяется, а также на что обратить внимание при выборе подходящего варианта для вашей схемы.
Принцип работы потенциометра
Потенциометр – это, простыми словами, регулируемый резистор, позволяющий изменять сопротивление вручную с помощью подвижного контакта. В его основе лежит резистивная дорожка, по которой перемещается ползунок, соединённый с внешней ручкой или приводом. Между крайними выводами элемента подаётся электрическое напряжение, а с центрального вывода (ползунка) снимается часть этого напряжения. Таким образом, пользователь может плавно регулировать уровень сигнала, подаваемого на последующие участки цепи.
Когда ползунок смещается ближе к одному из концов резистивной дорожки, активный участок проводящего слоя становится короче, а общее сопротивление уменьшается. В результате снижается падение напряжения. При перемещении ползунка в противоположную сторону длина активного участка увеличивается, что приводит к росту сопротивления и, соответственно, повышению напряжения на выходе.
Для справки. Если рассмотреть, за что отвечает потенциометр в целом, то его задача заключается в контроле напряжения или тока в определённой части цепи. Благодаря этому элементу можно легко изменять режим работы устройства без вмешательства в саму схему.
Основные типы потенциометров
В зависимости от особенностей корпуса, способа регулировки и принципа управления различают несколько основных типов потенциометров . У каждого из них есть свои преимущества и области применения.
Наиболее распространённые виды потенциометров:

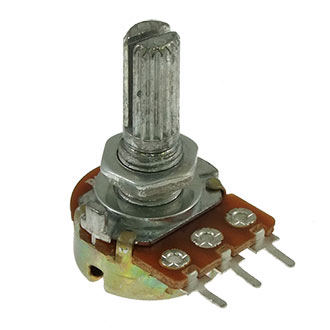

- Поворотный потенциометр. Самый распространённый вариант, в котором регулировка осуществляется вращением ручки. Применяется в аудиотехнике, источниках питания, измерительных устройствах. Отличается простотой и надёжностью.
- Линейный (ползунковый) потенциометр. Регулировка выполняется перемещением ползунка вдоль дорожки. Такой тип часто используют в микшерных пультах, усилителях и осветительном оборудовании. Оно беспечивает более точное и наглядное управление.
- Цифровой потенциометр. Работает на основе микросхемы и управляется электронным сигналом. Используется в современной аппаратуре, где ручное управление заменяется программным. Такой вариант надёжен, стабилен и не подвержен механическому износу.
Несмотря на различия в конструкции, принцип регулировки остаётся общим. Работа потенциометра основана на изменении активной длины резистивного слоя и, соответственно, делении напряжения между участками цепи.
Сравнительная таблица типов потенциометров
Тип потенциометра | Способ регулировки | Основные преимущества | Область применения |
Поворотный | Вращение ручки | Простота, надёжность | Аудиоаппаратура, блоки питания |
Линейный (ползунковый) | Перемещение ползунка | Точная настройка, визуальный контроль | Микшеры, приборы управления светом |

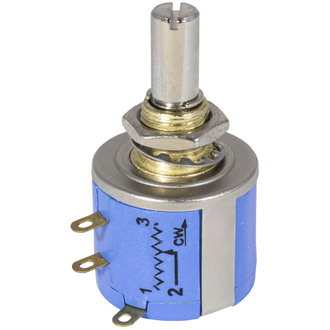

Многооборотный | Несколько оборотов ручки | Высокая точность, плавность регулировки | Измерительные приборы, лабораторные установки |
Цифровой | Электронное управление | Отсутствие механическогоизноса, стабильность | Автоматика, микроконтроллерные системы |
Применение потенциометров в электронике
Потенциометр предназначен для плавного изменения уровня сигнала или рабочих режимов оборудования сопротивления. Без него трудно представить современную технику. В аудиоаппаратуре он отвечает за настройку громкости, тембра и баланса каналов. В системах освещения регулирует яркость светодиодов, а в мониторах и телевизорах – уровень подсветки и контрастность изображения. В блоках питания и лабораторных источниках потенциометры применяются для задания выходного напряжения или тока, что позволяет гибко управлять характеристиками питания подключённого оборудования.
Кроме того, потенциометры часто используются как элементы обратной связи в системах автоматического управления. В этом случае они выступают в роли датчиков положения: изменение угла поворота оси приводит к изменению выходного напряжения, по которому контроллер определяет положение механизма. Такое решение применяется, например, в сервоприводах, регуляторах температуры, механизмах дроссельной заслонки и системах позиционирования.
Потенциометры также нашли применение в измерительных и калибровочных приборах. Они позволяют точно настраивать чувствительность, диапазон измерений или порог срабатывания. Благодаря высокой надёжности и простоте конструкции такие элементы успешно используются не только в лабораториях, но и в промышленных условиях, где требуется стабильная регулировка при многократных циклах работы.
Примеры практического применения:
- регулировка громкости и баланса звука в аудиоаппаратуре;
- настройка яркости подсветки и контрастности дисплеев;
- управление скоростью вращения электродвигателей и вентиляторов;
- калибровка и точная настройка измерительных приборов;
- регулировка выходного напряжения и тока лабораторных источников питания;
- использование в сервоприводах и системах автоматического управления положением.
Полезная информация. При проектировании схем с потенциометрами важно учитывать диапазон регулировки и номинал сопротивления. Для цепей с низким напряжением подойдут потенциометры с небольшим сопротивлением и высокой точностью. Если элемент используется в источниках питания или мощных драйверах, выбирайте модели с достаточной мощностью рассеяния и прочной механической конструкцией.
Как выбрать потенциометр?
Чтобы электронное устройство работало стабильно и точно, важно правильно подобрать элемент регулировки. Потенциометры различаются не только по конструкции, но и по своим электрическим параметрам. Ошибка при выборе может привести к некорректной работе схемы: например, к искажению сигнала, неправильной настройке уровня громкости или перегреву компонента.
При выборе потенциометра стоит учитывать, для какой цели он будет использоваться: настройки звука, яркости, скорости вращения или измерительных параметров. Также важно определить диапазон регулировки и условия эксплуатации (в помещении, на открытом воздухе, в промышленной среде).
Параметры, на которые следует обратить внимание:
- Номинальное сопротивление. Определяет, насколько широко можно изменять ток или напряжение в цепи. Слишком низкое сопротивление может не дать нужного эффекта регулировки, а слишком высокое ограничит диапазон работы устройства. Важно подбирать номинал, совместимый с другими элементами схемы.

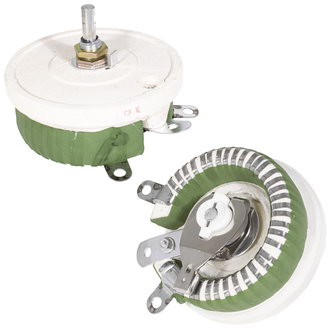

- Мощность рассеяния. Показывает, какое количество тепла потенциометр способен выдержать без перегрева и разрушения. Для нагрузок с высокой силой тока выбирают элементы с большим рассеиванием мощности, чтобы избежать перегрева и выхода из строя.
- Способ монтажа. Потенциометры бывают панельными, для монтажа на печатную плату и SMD. Выбор зависит от конструкции устройства и условий установки. Панельные удобны для ручного управления, а SMD – для компактных плат и автоматизированных схем.
- Защищённость корпуса. Корпус должен обеспечивать защиту от влаги, пыли, механических воздействий и вибрации, особенно если устройство работает в сложных условиях. Для открытых или промышленно опасных сред выбирают герметичные и ударопрочные модели.
Помимо этого, имеет значение тип регулировочной характеристики (линейная, логарифмическая). Линейная подходит для измерительных схем, логарифмическая – для аудиотехники и управления громкостью.
Заключение
Потенциометры остаются одним из ключевых элементов в электронике, позволяя точно регулировать параметры цепей без внесения сложных изменений в схему. С их помощью можно изменять уровень сигнала, напряжение, ток, скорость работы устройств и другие характеристики. От правильного выбора типа, номинала и качества потенциометра напрямую зависят стабильность работы оборудования, точность настройки и удобство управления.
Кроме того, грамотный подбор компонентов помогает снизить риск преждевременного выхода техники из строя и обеспечивает долгий срок службы устройств. Особенно это важно в аудиотехнике, измерительных системах, лабораторных источниках питания и промышленных контроллерах, где точность и надежность критичны.
Практические рекомендации при работе с потенциометрами:
- Используйте только сертифицированные и проверенные потенциометры от надежных производителей.
- Подбирайте номинал и мощность рассеиваемой энергии в соответствии с характеристиками вашей схемы.
- Обращайте внимание на тип регулировочной характеристики (линейная или логарифмическая) и способ монтажа.
- Для сложных или многократных регулировок выбирайте многооборотные потенциометры.
- Учитывайте условия эксплуатации: температуру, влажность, вибрацию и пыль.
