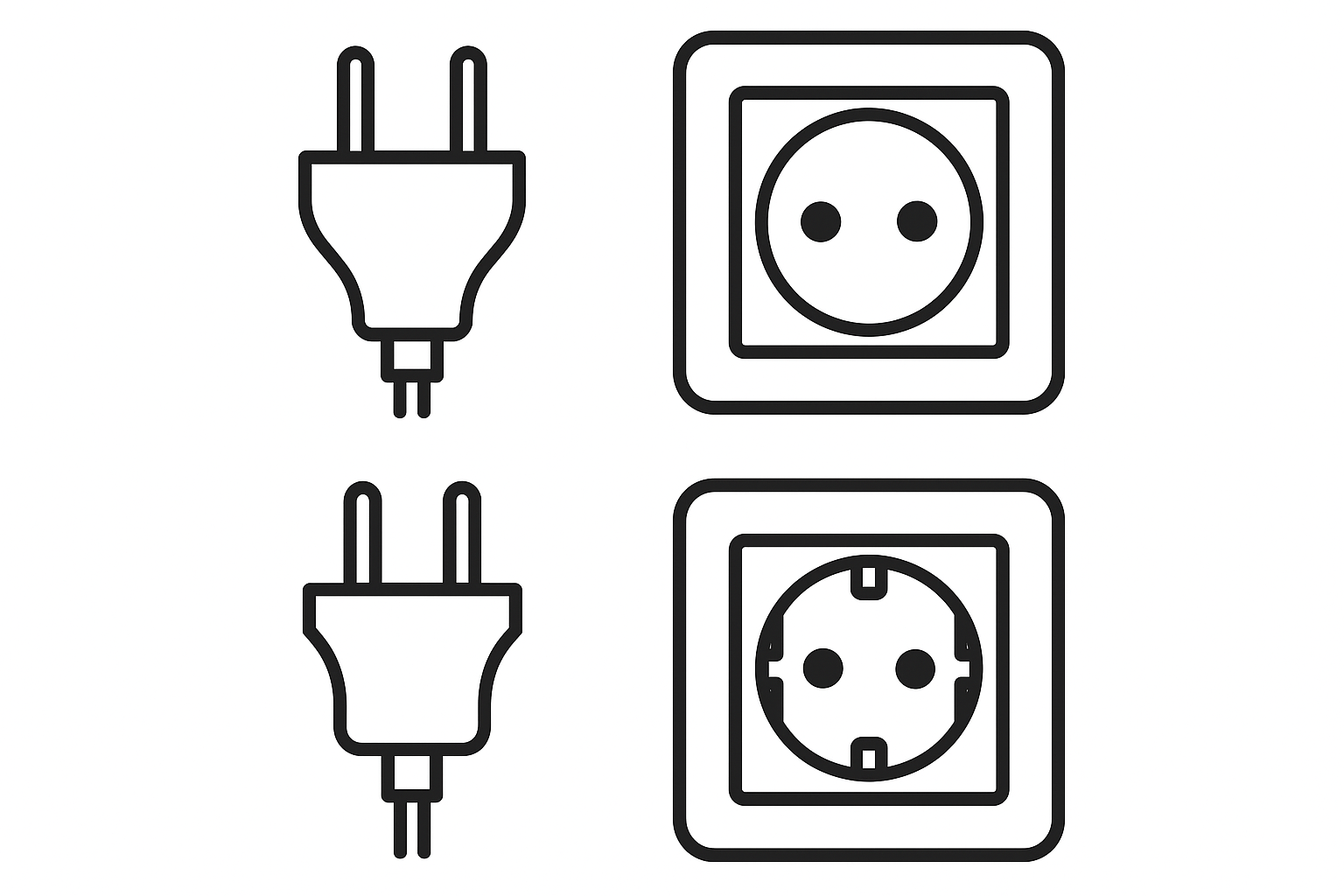

В мире не существует единого стандарта для штепсельных вилок и розеток. Разнообразие типов объясняется как историческими, так и техническими причинами. То, что привычно в одной стране, может оказаться несовместимым в другой. Путешественникам, переезжающим за границу или просто покупающим бытовую технику за рубежом, важно знать, какие виды вилок используются в разных частях света и чем они отличаются. В этой статье мы разберёмся, как появилась электрическая розетка, какие стандарты применяются в США, Европе, Великобритании и России, а также на что следует обратить внимание при выборе вилки для конкретной страны или техники.
История возникновения электрической розетки
Появление розетки как неотъемлемого элемента электросети связано с развитием бытового электричества в конце XIX – начале XX века. До этого электрические приборы подключались к источникам питания с помощью зажимов или винтовых клемм. Это было неудобно, небезопасно и требовало определённых навыков.
Первая патентованная конструкция штепсельной вилки и розетки появилась в США в 1904 году. Её автором стал инженер Харви Хаббелл. Именно он первым предложил отделить силовой кабель от прибора и сделать его съёмным. Это нововведение позволило быстро подключать и отключать устройства без прямого вмешательства в проводку. Вилка состояла из двух контактных штырей, а розетка – из соответствующих гнёзд.
Со временем различные страны начали разрабатывать собственные стандарты в зависимости от уровня напряжения, частоты тока и требований к безопасности. Это и привело к появлению множества типов вилок, каждая из которых отражает подход конкретной страны к организации электросети.
Американские виды вилок для розеток

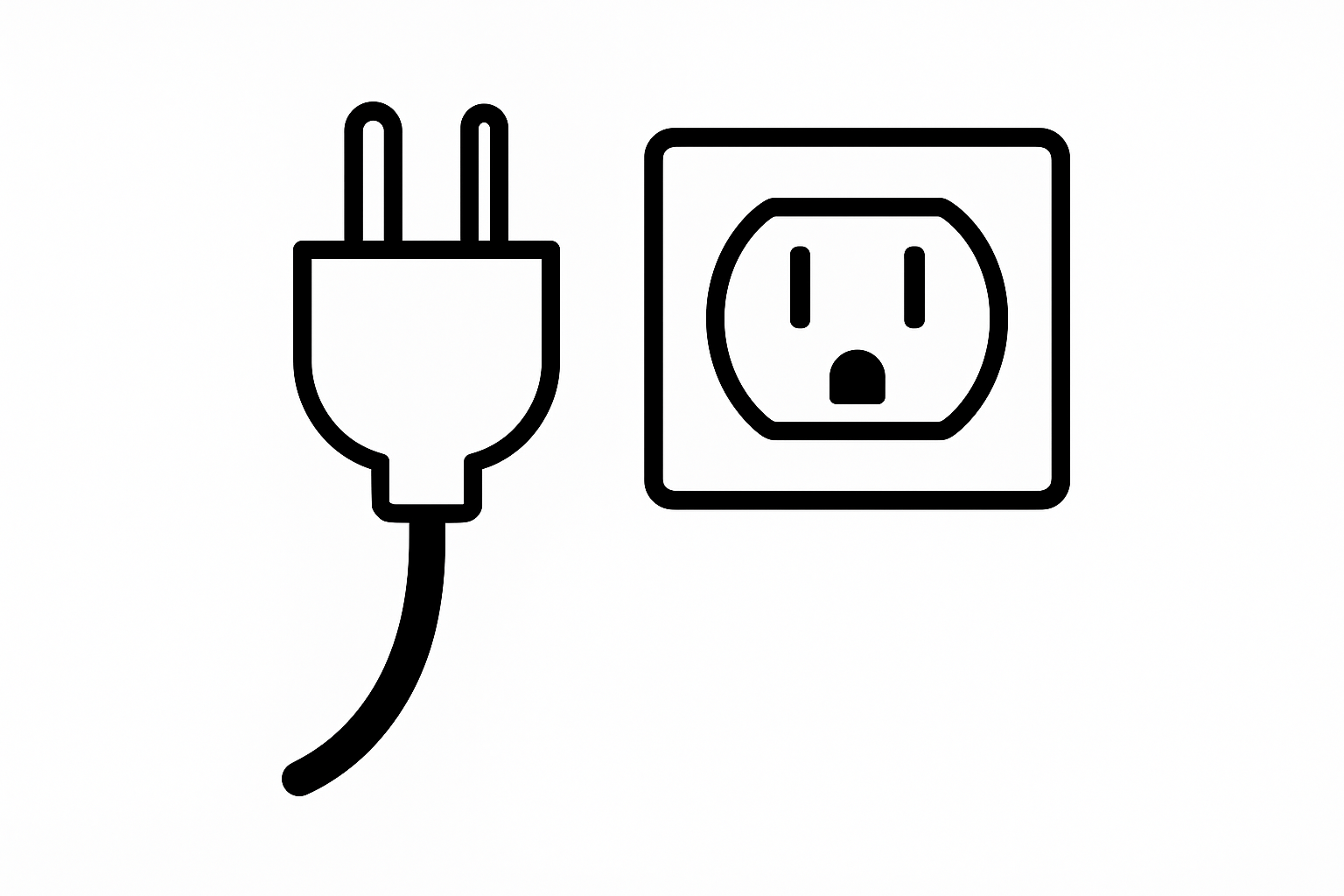

В Соединённых Штатах и Канаде используются в основном два стандарта штепсельных вилок: тип A и тип B. Эти разъёмы рассчитаны на напряжение 100 – 127 В при частоте 60 Гц и отличаются своей компактностью и простотой конструкции.
Американские виды вилок для розеток:
- Тип A – это двухконтактная вилка с плоскими параллельными штырями. Она используется для подключения маломощной бытовой техники и электронных устройств. Такой разъём не имеет заземления, что ограничивает его применение, особенно в современной технике.
- Тип B – это усовершенствованный вариант, в котором добавлен третий круглый контакт для заземления. Он располагается ниже и между двумя основными штырьками. Эта конструкция считается более безопасной и используется для подключения приборов с высокой потребляемой мощностью.
Европейские типы вилок
На территории Европы используется несколько типов штепсельных вилок , различающихся по форме, размерам и системе заземления. Однако основной стандарт – это тип C, а также его усовершенствованные версии – тип E и тип F.
Европейские типы вилок:
- Тип C – это классическая евровилка с двумя круглыми штырями, без заземления. Она используется в большинстве стран Европы и подходит для маломощных бытовых приборов: зарядных устройств, фенов, телевизоров и другой техники с двойной изоляцией. Благодаря своей универсальной форме вилка типа C может быть вставлена в розетки других стандартов (E, F), что делает её очень распространённой.

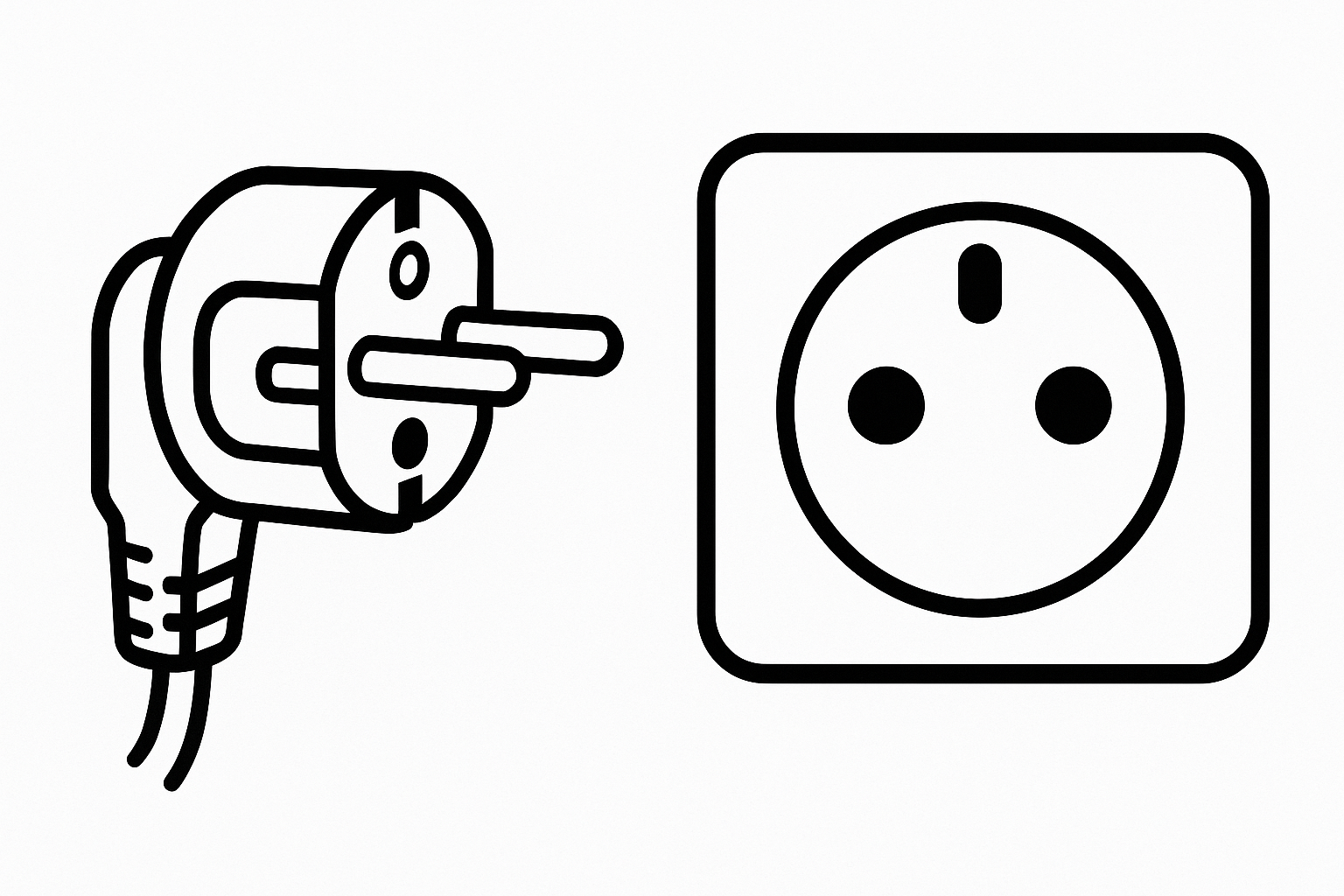

- Тип E распространён во Франции, Бельгии, Польше, Чехии и ряде других стран. Он оснащён двумя круглыми штырями и заземляющим контактом в виде выступающего металлического штыря в розетке, с которым соединяется специальное гнездо в вилке. Такая конструкция обеспечивает надёжное заземление и повышенную безопасность при подключении более мощных электроприборов.

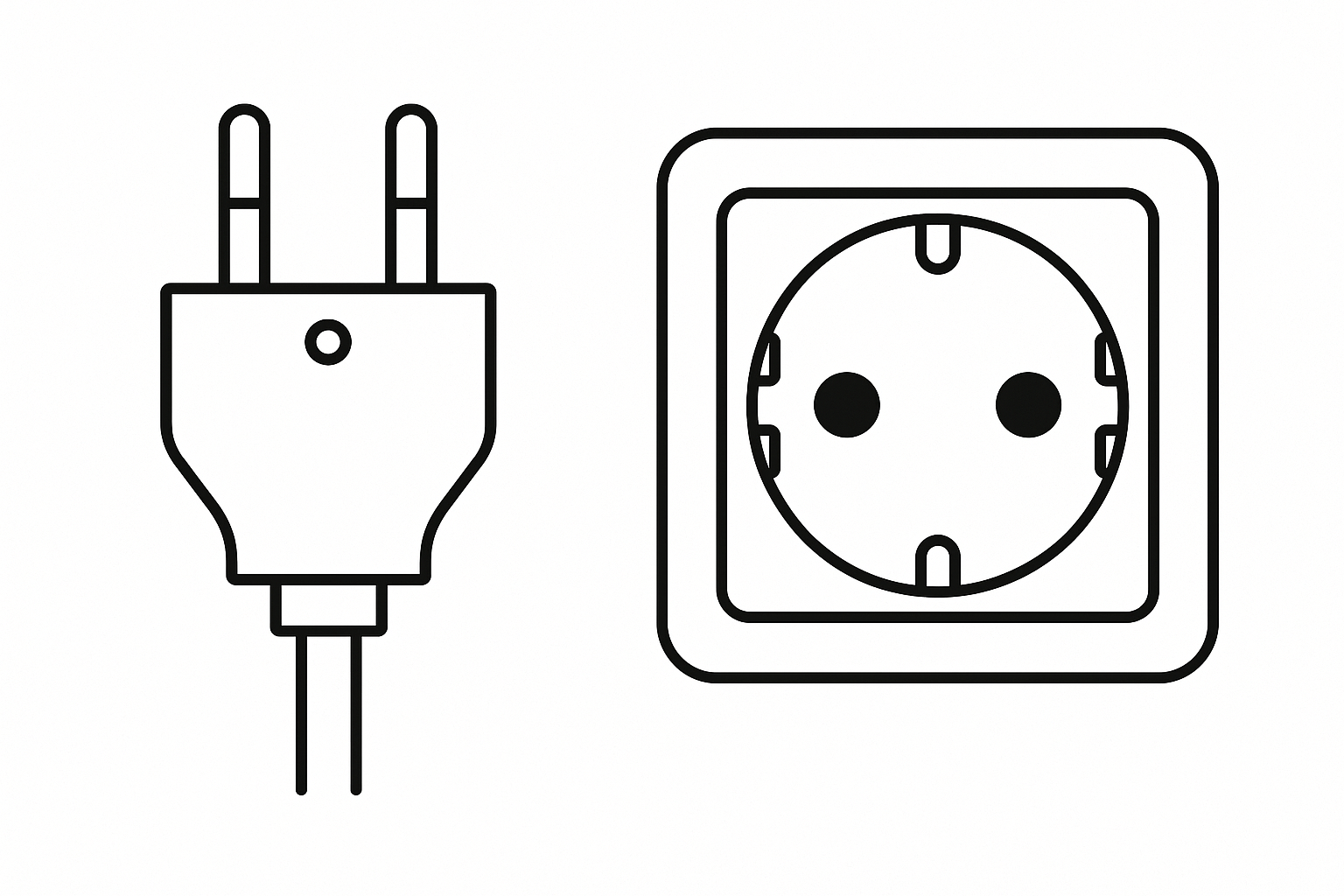

- Тип F широко используется в Германии, Австрии, Нидерландах, Испании и скандинавских странах. Его часто называют Schuko. Он имеет два контакта заземления по бокам вилки и отличается большей устойчивостью и надёжностью при подключении электроприборов. Этот тип также поддерживает симметричную полярность, что удобно в повседневном использовании.
Для справки. Несмотря на различия в стандартах, большинство современных европейских розеток сделано с расчётом на совместимость типов C, E и F. Это упрощает использование бытовой техники в поездках по странам ЕС.
Британские типы вилок
В Великобритании и ряде стран, где британский стандарт сохранился с колониальных времён (например, в Ирландии, Малайзии, Сингапуре, Кении и на Кипре), используется исключительно штепсельная вилка типа G. Это одна из самых безопасных и массивных вилок в мире, разработанная с приоритетом на защиту потребителя от поражения электрическим током.
Тип G имеет три прямоугольных контакта: два нижних для фазы и нуля, один верхний — для заземления. Особенность этой вилки – наличие встроенного предохранителя на 3, 5 или 13 ампер, который защищает подключаемое устройство от перегрузки. Это особенно важно при подключении мощной техники, такой как чайники, тостеры или стиральные машины.
Конструкция розеток также предусматривает защитные шторки, которые открываются только при полном вводе заземляющего штыря. Это предотвращает случайный контакт с токоведущими частями, например при попытке вставить в розетку посторонний предмет.
Хотя вилка типа G значительно крупнее и тяжелее европейских аналогов, она считается эталоном безопасности. Впрочем, её размеры и наличие встроенного предохранителя делают её менее удобной при частом подключении и отключении устройств, особенно в путешествиях.
Важно! Британская вилка не совместима с европейскими розетками без переходника, поэтому туристам и путешественникам стоит позаботиться о соответствующем адаптере заранее.
Виды штепсельных вилок в России
На территории России основным стандартом для бытового электропитания являются тип C(европейский двухконтактный разъём без заземления) и тип F с заземляющими контактами. Оба этих стандарта рассчитаны на напряжение 220 В и частоту 50 Гц, широко распространены как в жилых, так и в коммерческих зданиях.
Виды штепсельных вилок в России:

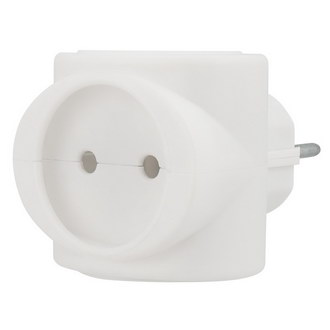

- Тип C – это классическая вилка с двумя круглыми штырями диаметром 4 мм. Она не имеет заземления, поэтому подходит только для подключения устройств с двойной изоляцией или тех, где заземление не требуется. Несмотря на то, что официально этот тип признан устаревшим, он до сих пор широко используется, особенно в маломощной технике (зарядных устройствах, фенах, бритвах и пр.).

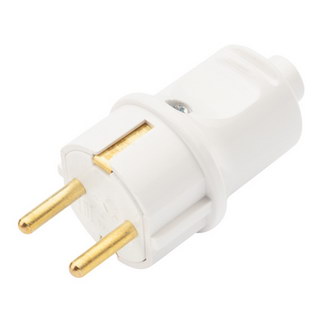

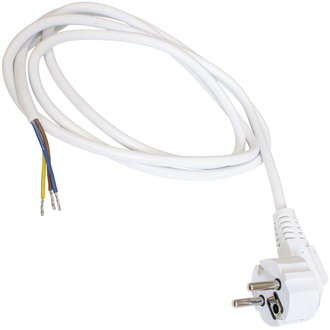

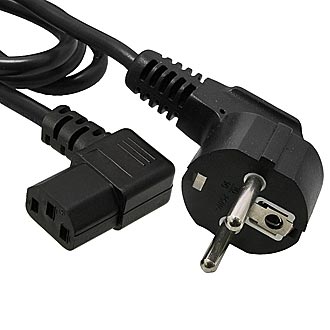

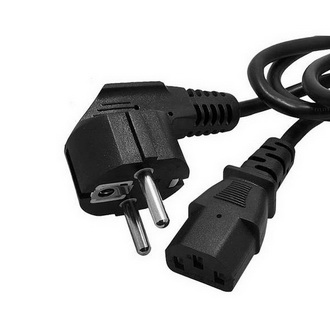

- Тип F с заземляющими контактами – более современное и безопасное решение. Такая вилка оснащена двумя штырями диаметром 4, 8 мм и контактами заземления по бокам. Она рассчитана на более высокую нагрузку (до 16 ампер), используется для подключения холодильников, стиральных машин, микроволновок и другой крупной бытовой техники.
На что обратить внимание при выборе
При выборе штепсельной вилки важно учитывать несколько технических факторов, от которых зависят безопасность и надёжность подключения. Прежде всего, необходимо определить тип вилки, соответствующий электрической сети и стандарту розеток в конкретной стране. Использование неподходящего типа может привести к перегреву, короткому замыканию или невозможности подключения устройства.
Материалы исполнения также имеют значение. Контакты должны быть выполнены из токопроводящих сплавов с антикоррозийным покрытием. Корпус вилки должен быть изготовлен из термостойкого и ударопрочного пластика. От этого напрямую зависят долговечность изделия и устойчивость к перегреву.

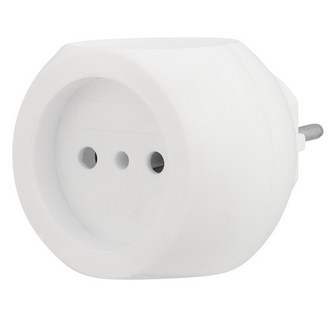

Если вы планируете использовать вилку в другой стране, то обязательно обратите внимание на необходимость переходников или адаптеров. Многие устройства универсальны, но не все. Поэтому лучше уточнить этот момент заранее, чтобы избежать проблем с подключением.
