Многие из нас сталкиваются с ситуацией, когда нужно найти подходящий шнур питания для компьютера, бытовой техники или другого устройства. Однако процесс выбора может быть затруднен из-за разнообразия разъемов и их спецификаций. Без точного понимания, какой тип разъема требуется, подобрать правильный кабель может быть довольно сложно. Чтобы облегчить задачу, важно знать основные виды разъемов, их названия и конструктивные особенности. Это позволит не только сделать правильный выбор, но и избежать поломок, связанных с использованием неподходящих компонентов.
Стандартизация IEC
Международная электротехническая комиссия (IEC) была основана в 1906 году для разработки международных норм в области электротехники, электроники и связанных технологий. Основной целью этой организации стало создание единых регламентов и стандартов, которые обеспечивают совместимость устройств, безопасность их эксплуатации и удобство использования.
До появления унификации каждый производитель использовал свои уникальные разъемы, что вызывало проблемы с совместимостью и повышало риск ошибок при соединении компонентов. Международная электротехническая комиссия ввела правила для стандартизации разъемов, чтобы пользователи могли легко определять и применять подходящие элементы независимо от производителя и страны производства.
Эти регламенты охватывают широкий спектр характеристик разъемов, включая форму, размеры, номинальное напряжение, а также их устойчивость к внешним воздействиям. В результате правила способствовали не только улучшению удобства использования разъемов, но и повышению их надежности, минимизации рисков неправильного соединения и упрощению производства устройств для мирового рынка.
Сегодня данные нормы стали основой для большинства электротехнических соединений, обеспечивая единые требования для производителей и потребителей.
Основные типы разъемов питания IEC
Разъемы широко применяются в бытовой и промышленной электронике. Каждый тип разъема имеет уникальные характеристики, определяющие его совместимость с определенными устройствами и диапазоном нагрузок.
Самые распространенные номера типов разъемов:
- C5/C6 – компактный трехконтактный разъем, который используется для ноутбуков и небольших электронных устройств.
- C7/C8 – парный штыревой разъем, применяемый в портативной технике (например, в аудиосистемах или видеопроигрывателях).
- C13/C14 – стандартный трехконтактный разъем, наиболее часто используемый для компьютеров, мониторов и офисной техники.
- C15/C16 – модифицированная версия разъема C13/C14 с термостойкостью, предназначенная для подключения чайников или утюгов к электросети.
- C19/C20 – мощный трехконтактный разъем, используемый в серверах, стойках ИБП и другой технике с высоким энергопотреблением.
- C21/C22 – разъемы с повышенной термостойкостью, предназначенные для промышленных или специализированных применений.
Далее мы подробнее рассмотрим наиболее популярные типы разъемов.

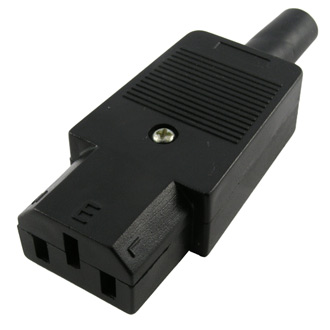

Разъем IECC13/C14
Парный разъем C13 (вилка) и C14 (розетка) являются одними из самых распространенных в мире. Они рассчитаны на 10 А и напряжение до 250 В. Этот тип двухпроводного разъема используется для компьютеров, мониторов, офисной техники и другой электроники с умеренным энергопотреблением. Преимущества пары C13/C14 – это компактные размеры, надежность соединения и широкая совместимость с различными кабелями.
Разъем IECC19/C20
Мощные разъемы C19 и C20 рассчитаны на ток до 16 А, что делает их подходящими для техники с высоким энергопотреблением. Их можно встретить в серверных стойках, источниках бесперебойного питания и промышленной электронике. Основное отличие C19/C20 – увеличенные размеры и более толстые контакты, что гарантирует надежное соединение и устойчивость к перегреву при больших нагрузках.
Маленькие разъемы: C5/C6 и C7/C8
- C5/C6 – миниатюрный трехконтактный разъем, часто используемый в зарядных устройствах для ноутбуков и другой портативной техники. Компактный дизайн делаетего удобным для мобильных устройств.
- C7/C8 – простой двухконтактный разъем, применяемый в устройствах с низким энергопотреблением, таких как аудиосистемы или небольшие бытовые приборы.
Промышленные и специализированные разъемы C15/C16
Разъемы C15 и C16 специально разработаны для использования в устройствах, работающих при повышенных температурах. Конструкция устойчива к нагреву до 120 °C, что делает их идеальными для чайников, утюгов и другого термостойкой техники. Отличие от C13/C14 заключается в специальном углублении и ребре на разъеме, позволяющими избежать присоединения к несовместимым устройствам.
