Пусковой конденсатор – это важный элемент однофазных электродвигателей, обеспечивающий их запуск и стабильную работу. Он создает фазовый сдвиг в цепи обмоток мотора, благодаря чему ротор получает необходимый крутящий момент для начала вращения. В этой статье мы подробно рассмотрим, что такое пусковой конденсатор для электродвигателя, из чего он состоит и можно ли проверить его исправность с помощью мультиметра. Помимо этого, вы сможете узнать, как подобрать емкость конденсатора для однофазного электродвигателя и на что обратить внимание при выборе.
Что такое пусковой конденсатор для электродвигателя?

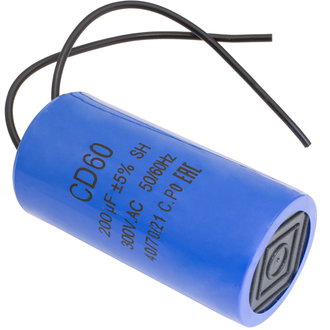

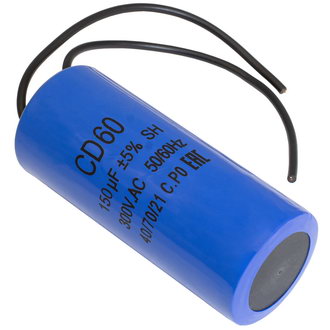

Пусковой конденсатор представляет собой устройство, состоящее из двух металлических обкладок, разделенных диэлектриком. В качестве диэлектрика могут использоваться полиэтиленовая пленка, бумага, пропитанная маслом, или керамика. В зависимости от конструкции пусковые конденсаторы могут быть герметичными или сухими. Это влияет на срок их службы и эксплуатационные показатели.
Назначение и конструктивные особенности
Как мы уже сказали выше, главная функция пускового конденсатора заключается в создании фазового сдвига, который необходим для запуска ротора. Без него электромотор либо не сможет запуститься, либо будет работать с недостаточным крутящим моментом, особенно если на валу присутствует нагрузка.
Основные элементы пускового конденсатора:
- Обкладки – представляют собой тонкие металлические пластины, между которыми создается электрическое поле. Они играют ключевую роль в накоплении и передаче заряда, необходимого для создания пускового импульса. В зависимости от конструкции конденсатора обкладки могут быть выполнены из алюминиевой или медной фольги.
- Диэлектрик – изолирующий слой, расположенный между обкладками, предотвращающий утечку заряда и обеспечивающий стабильность работы конденсатора. От типа диэлектрика зависит рабочее напряжение и емкость устройства. Наиболее распространены полимерные, бумажные и керамические диэлектрики, каждый из которых обладает своими преимуществами, например, устойчивостью к перегреву или высокой электрической прочностью.
- Корпус – внешний защитный элемент, который предохраняет внутренние компоненты от механических повреждений, влаги, пыли и температурных перепадов. Корпус может быть выполнен из пластика, металла или композитных материалов. Некоторые модели пусковых конденсаторов дополнительно оснащены термостойкими оболочками, продлевающими срок службы устройства.
Выводы – металлические элементы, служащие для подсоединения конденсатора к электродвигателю. Они могут иметь разные конструкции, включая проводные соединения, клеммы или винтовые крепления. Качество контактов напрямую влияет на стабильность работы двигателя, так как ненадёжное соединение способно вызвать перегрев.
Подбор емкости пускового конденсатора
Определение оптимальной ёмкости – ключевой этап, влияющий на работоспособность и производительность однофазного электродвигателя. При недостаточной ёмкости двигатель может не выйти на номинальную мощность, а её избыточное значение способно вызвать перегрузку и перегрев обмоток. Поэтому расчёт должен проводиться с учётом характеристик мотора и условий его эксплуатации.
Ёмкость можно рассчитать по формуле:
Не забывайте о том, что правильно подобранный пусковой конденсатор обеспечит плавный старт, устойчивую работу и продлит срок службы двигателя.
Как можно проверить?
Перед установкой нового конденсатора важно выполнить проверку его работоспособности, так как неисправный элемент может негативно сказаться на запуске и работе двигателя.
Перед началом тестирования необходимо:
- Отключить питание. Обязательно убедитесь, что двигатель обесточен.
- Разрядить конденсатор. Коротко замкните его выводы отверткой с изолированной ручкой или подключите разрядный резистор на несколько секунд.
- Выставить режим мультиметра. Если прибор поддерживает измерение ёмкости, выберите соответствующий диапазон. Если нет – используйте режим измерения сопротивления (Ом).
Следующий шаг – измерение емкости:
- Подсоедините щупы мультиметра к выводам конденсатора.
- Дождитесь стабилизации показаний.
- Сравните полученное значение с номинальным, указанным на корпусе.
- Если отклонение превышает 10–20 % – конденсатор неисправен.
После этого можно переходить к проверке сопротивления:
- Подключите щупы к контактам конденсатора.
- Исправный конденсатор сначала покажет низкое сопротивление, затем значение начнёт расти до «разрыва».
- Если сопротивление остаётся низким – вероятно, произошло короткое замыкание.
- Если мультиметр сразу показывает «разрыв», возможно, элемент утратил ёмкость или пробит.
Если мультиметр показал значительное отклонение ёмкости, короткое замыкание или высокую утечку тока, конденсатор необходимо заменить. Исправный конденсатор должен заряжаться и разряжаться плавно, а его измеренная ёмкость должна соответствовать заявленной с минимальными отклонениями.
На что обратить внимание при выборе?
При покупке следует учитывать:
1. Ёмкость. Этот показатель определяет пусковой момент двигателя. Для однофазных электродвигателей обычно используются конденсаторы ёмкостью от 8 до 100 мкФ.
2. Рабочее напряжение. Конденсатор должен выдерживать номинальное напряжение сети с запасом. Оптимальные значения:
- 220–250 В – для бытовых приборов, насосов, вентиляторов;
- 400–450 В – для промышленных и мощных двигателей.
3. Тип диэлектрика. Материал диэлектрика влияет на долговечность и устойчивость к перегрузкам. В конденсаторах для электродвигателей применяются:
- полипропиленовые, обладающие высокой стабильностью параметров и устойчивостью к нагреву;
- бумажные с пропиткой, которые менее долговечны и обычно используются в старых системах.
4. Температурный диапазон. Если двигатель работает в условиях высокой температуры, например, в компрессорах или насосах, выбирайте конденсаторы с расширенным диапазоном, например, от -40 до +85 °C.
5. Конструктивное исполнение. Конденсаторы могут быть в пластиковом или металлическом корпусе:
- пластиковый корпус легкий, но менее устойчивый к механическим повреждениям;
- металлический корпус защищает от перегрева, механических ударов и влаги.
6. Крепление и тип выводов. Если конденсатор устанавливается стационарно, важно учитывать способ крепления (резьбовая шпилька, скоба, болтовое соединение). Выводы могут быть в виде проводов или клемм, что влияет на удобство подключения.
