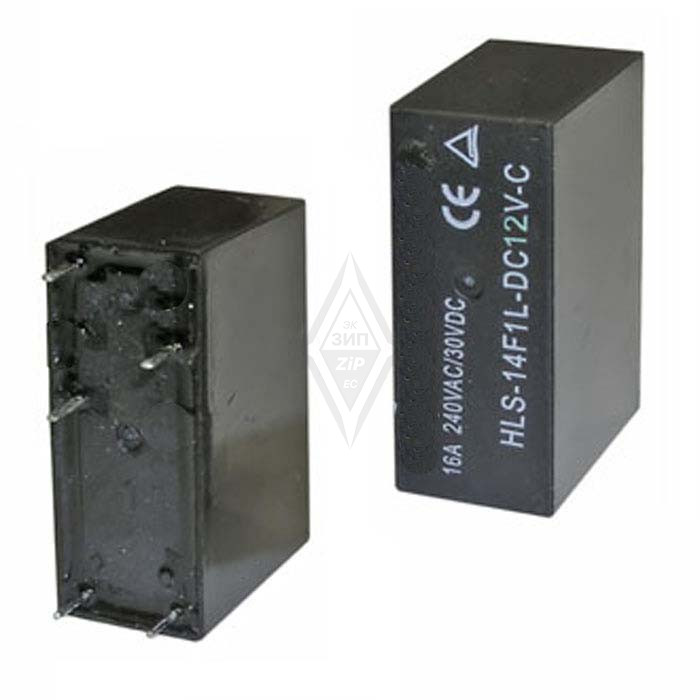

Электромагнитное реле 14F1 (JQX-14F1) 12VDC 10A

Артикул: 59124
Бренд: RUICHI
Электромагнитные реле 14F1 (JQX-14F1) 12VDC 10A RUICHI
На складе
212 шт
125,39 руб. руб.
Цена с учетом НДС
от 1 шт
цена 181.82 руб.
от 8 шт
цена 125.39 руб.
от 80 шт
цена 119.12 руб.
Ищете аналог?
Электромагнитные реле
Схема с ттх
pdf
Чертеж
Артикул: 59124
Бренд: RUICHI
125,39 руб.
Цена с учетом НДС
от 1 шт
цена 181.82 руб.
от 8 шт
цена 125.39 руб.
от 80 шт
цена 119.12 руб.
На складе
212 шт
У вас особый заказ?
Обратитесь к менеджеру, связаться
Заказать Ищете аналог?
Характеристики
Описание товара
Доставка и оплата
Аналоги

Технические характеристики

Примечание
подходят колодки: 14F-1Z-A1/ A2
Транспортная упаковка: размер/кол-во
43*31*25/500
Вес брутто
13.40
Номинальное напряжение катушки, В
катушки - 12 (DC)
Сопротивление катушки, Ом
L (высокочувств.) - 270/ D (норм.) - 200
Время, мс
срабатывания - 15/ переключения - 8
Диапазон рабочих температур, °C
-30…+70
Контактное сопротивление, мОм, не более
100 МОм
Коммутируемое напряжение, В
250 VAC/ 30 VDC
Напряжение срабатывания, В
срабатывания - 9,6 / отпускания - 0,6 В
Напряжение отпускания, В
0,6
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500 В)
Диэлектрическая прочность, В
между откр. контактами и катушкой - 5000 VAC 1мин.
Марка колодки для реле
подходят колодки: 14F-1Z-A1/ A2
Высота, мм
24,6
Ширина, мм
12,6
Глубина, мм
29
Мощность
катушки - L (высокочувств.)-530/ D (норм.)-720 (DС) мВт; нагрузки- 250 ВА/ 300 Вт
Количество циклов коммутации (электро), не менее
100000
Максимальный ток, А
переключения - 10
Схема переключения
SPDT; form C
Электромагнитные реле 14F1 (JQX-14F1) 12VDC 10A RUICHI с напряжением 12 VDC и номинальным током 10 A предназначены для управления различными электромеханическими устройствами, такими как двигатели, насосы и системы освещения. Широко используются в промышленной автоматике и доступны для заказа на территории России.
