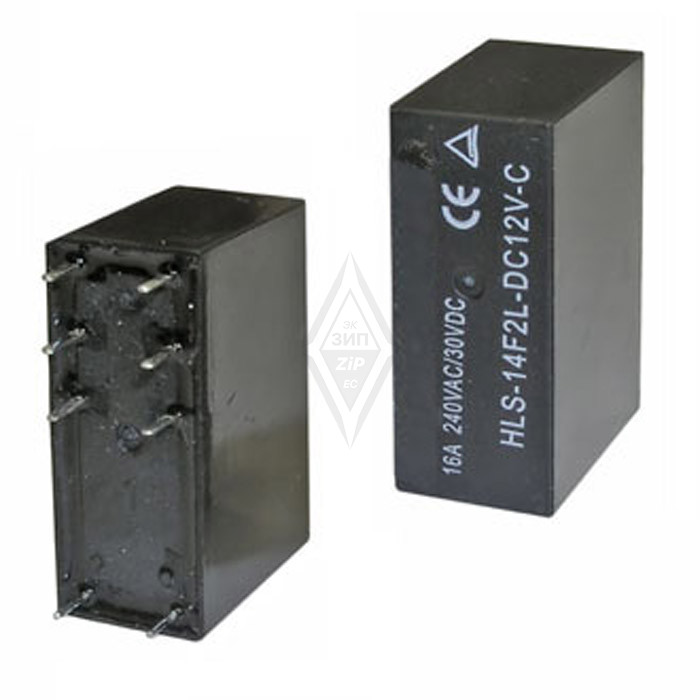

Электромагнитное реле 14F2 (845) 12VDC 16A RUICHI

Название скопировано!

Артикул:

59127

Бренд: RUICHI

Электромагнитные реле

Схема с ттх

pdf

Чертеж


Артикул:

59127

Артикул скопирован!

Бренд: RUICHI

Характеристики

Описание товара

Доставка и оплата

Аналоги

Технические характеристики

Сопротивление катушки, Ом

L (высокочувств.) - 270/ D (норм.) - 200

Диапазон рабочих температур, °C

-30…+70

Максимальный ток, А

переключения - 16

Контактное сопротивление, мОм, не более

100 МОм

Вес брутто

14.35

Транспортная упаковка: размер/кол-во

38*30*18/500

Мощность

катушки - L (высокочувств.)-530/ D (норм.)-720 (DС) мВт; нагрузки- 250 ВА/ 300 Вт

Марка колодки для реле

подходят колодки: 14F-2Z-A1/ A2/ A3/ A4

Схема переключения

SPDT; form C

Количество циклов коммутации (электро), не менее

100000

Высота, мм

24,6

Ширина, мм

12,6

Глубина, мм

Сопротивление изоляции, МОм, не менее

100 (при Uисп.dc=500 В)

Коммутируемое напряжение, В

250 VAC/ 110 VDC

Диэлектрическая прочность, В

между откр. контактами и катушкой - 5000 VAC 1мин.

Номинальное напряжение катушки, В

катушки - 12 (DC)

Напряжение срабатывания, В

срабатывания - 9,6 / отпускания - 0,6 В

Напряжение отпускания, В

0,6

Время, мс

срабатывания - 15/ переключения - 8

Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.
