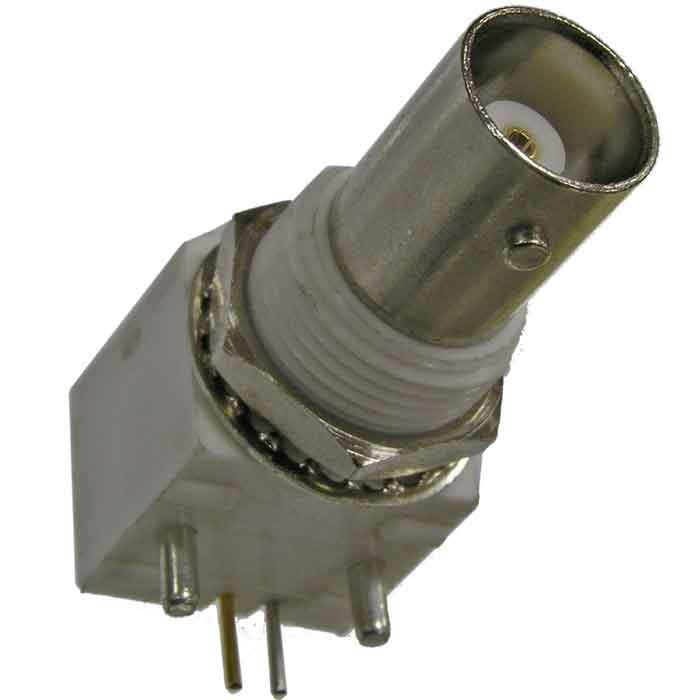

Высокочастотный разъем BNC-JR RUICHI арт.64464

Название скопировано!

Артикул:

64464

Бренд: RUICHI

Гарантия

Доставка

Высокочастотные разъемы

Схема с ттх

pdf

Чертеж


Артикул:

64464

Артикул скопирован!

Бренд: RUICHI

Характеристики

Описание товара

Доставка и оплата

Аналоги

Технические характеристики

Тип разъёма

Розетка BNC-J угловая

Описание

ВЧ разъем BNC, пластиковый корпус

Диапазон рабочих частот, ГГц

до 3

Волновое сопротивление, Ом

Материал корпуса

Пластик

Материал контакта

латунь

Материал изолятора

корпус - PCB; изолятор - ПТФЭ

Диапазон рабочих температур, °C

-55...+155

Способ монтажа

на плату, пайка

Количество соединений/ разъединений, циклов, не менее

500

Резьба

1/2-28 UNEF-2A

Размер установочного отверстия, мм

Ф13 (с полкой -11,5)

Высота, мм

11,5 (корпус) мм

Ширина, мм

14,4

Глубина, мм

34,2

Вес брутто

8.72

Транспортная упаковка: размер/кол-во

42*28*23.5/1250

Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
