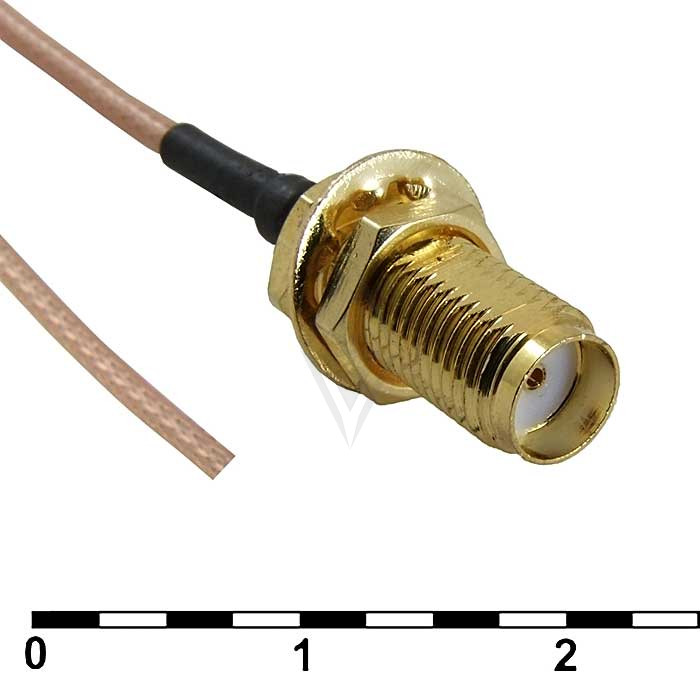

Высокочастотный разъем END/SMA-J 26CM RUICHI арт.109531

Название скопировано!

Артикул:

109531

Бренд: RUICHI

Высокочастотные разъемы END/SMA-J 26CM RUICHI

Гарантия

Доставка

Высокочастотные разъемы

Схема с ттх

pdf

Чертеж


Артикул:

109531

Артикул скопирован!

Бренд: RUICHI

Характеристики

Описание товара

Доставка и оплата

Аналоги

Технические характеристики

Тип разъёма

SMA-J (розетка)/ вторая сторона неоконцована

Описание

Переходник антенный - кабельная сборка

Тип кабеля

RG178

Диапазон рабочих частот, ГГц

до 3

Волновое сопротивление, Ом

Коэффициент стоячей волны

1.35

Контактное сопротивление, мОм, не более

Сопротивление изоляции, МОм, не менее

1000

Материал корпуса

HPb59-1 (латунь)

Материал оболочки кабеля

фторопласт

Материал контакта

HPb59-1 (латунь)

Материал кабеля

7*0,1 (бронза с серебренным покрытием)

Материал изолятора

PTFE (политетрафторэтилен)

Диаметр кабеля, мм

1,8

Длина кабеля, мм

260 ± 3

Диапазон рабочих температур, °C

-65 …+165

Способ монтажа

крепление на панель, фиксация: гайка, стопорное кольцо

Количество соединений/ разъединений, циклов, не менее

500

Резьба

1/4-36UNEF-2A

Размер установочного отверстия, мм

6,5

Глубина, мм

21 ±0.1

Вес брутто

5.03

Транспортная упаковка: размер/кол-во

28.5*21*19/1500
