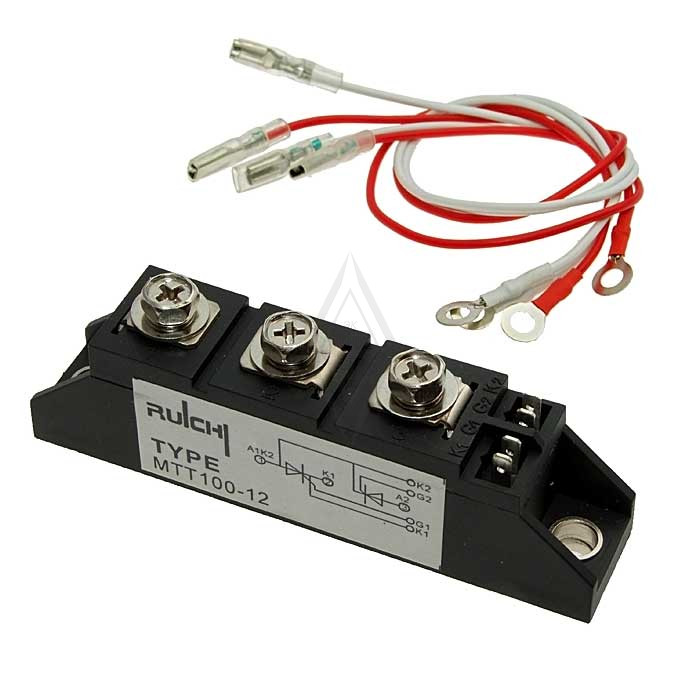

Модуль тиристорный МТТ100-12 RUICHI арт.57809

Название скопировано!

Артикул:

57809

Бренд: RUICHI

Гарантия

Доставка

Модули тиристорные

Схема с ттх

pdf

Чертеж


Артикул:

57809

Артикул скопирован!

Бренд: RUICHI

Характеристики

Описание товара

Доставка и оплата

Аналоги

Технические характеристики

Вес брутто

125.60

Транспортная упаковка: размер/кол-во

23*20.5*25.5/100

Напряжение управления

постоянное максимально необходимое для открытия (VGT) - 2,5 В

Максимальный ток

пиковый в открытом состоянии (ITM) - 330 А

Тип

модуль тиристорный серии МТТ

Максимально допустимый средний прямой ток

IT (AV) - 100 А

Температура

перехода максимально допустимая (Tjm) - 125 °С

Конфигурация

Полумост, тиристор-тиристор

Повторяющееся импульсное обратное напряжение

(VRRM) - 1200 (класс по напряжению - 12) В

Ток управления

отпирающий постоянный (IGT) - 100 мА

Максимально допустимый средний прямой ток It(av), А

100

Повторяющееся импульсное напряжение, Vdrm/Vrrm, В

1200

Действующий ток в открытом состоянии, It(rms), А

173

Максимальный ударный ток, Itsm, А

2400

Защитный показатель, I2t, А^2*с*10^3

Отпирающее постоянное напряжение, Vgt, В

1…2,5

Отпирающий постоянный ток, Igt, мА

100

Ток удержания, мА

150

Предельная скорость нарастания dV/dt, В/мкс

800

Напряжение изоляции, В

2500

Высота

30 (корпус)

Ширина

20 мм

Глубина

92 мм

Длина

92 мм

Диапазон рабочих температур

перехода максимально допустимая (Tjm) - 125 °С

Тиристорный модуль МТТ100-12 для монтажа на охладитель в корпусе С-12 (92 х 20 х 30 мм). Внутренняя схема - полумост. Обратное напряжение Vdrm/Vrrm 1200 В, средний выпрямленный ток It(av) 100 А. Ударный ток Itsm 2.4 кА. Стойкость к dV/dt 800 D/мкс. Напряжение изоляции 2.5 кВ.
