Высокочастотный разъем N-F137Q RUICHI арт.110120

Название скопировано!

Артикул:

110120

Бренд: RUICHI

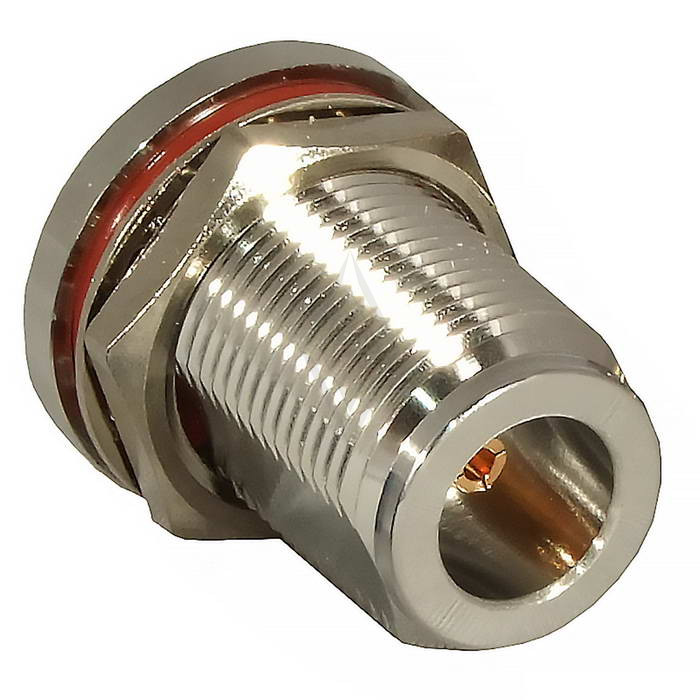

Высокочастотные разъемы N-F137Q RUICHI - фото 1

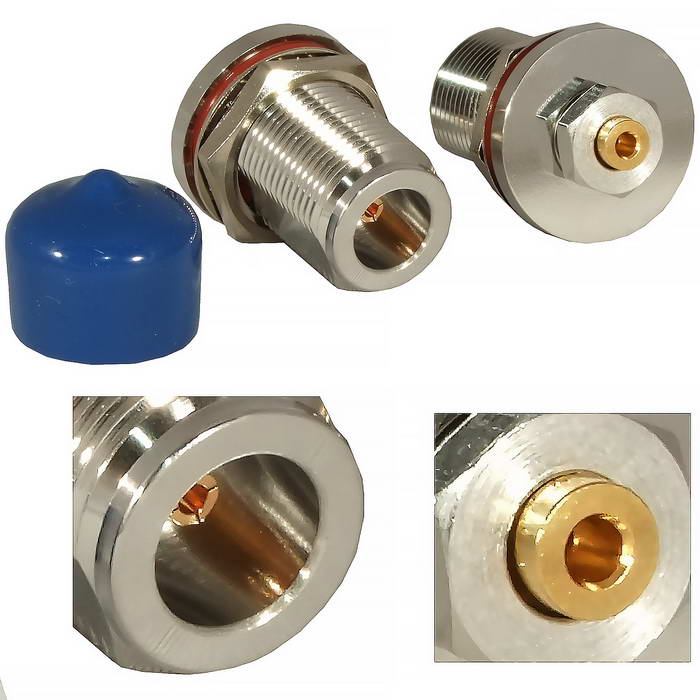

Высокочастотные разъемы N-F137Q RUICHI - фото 2

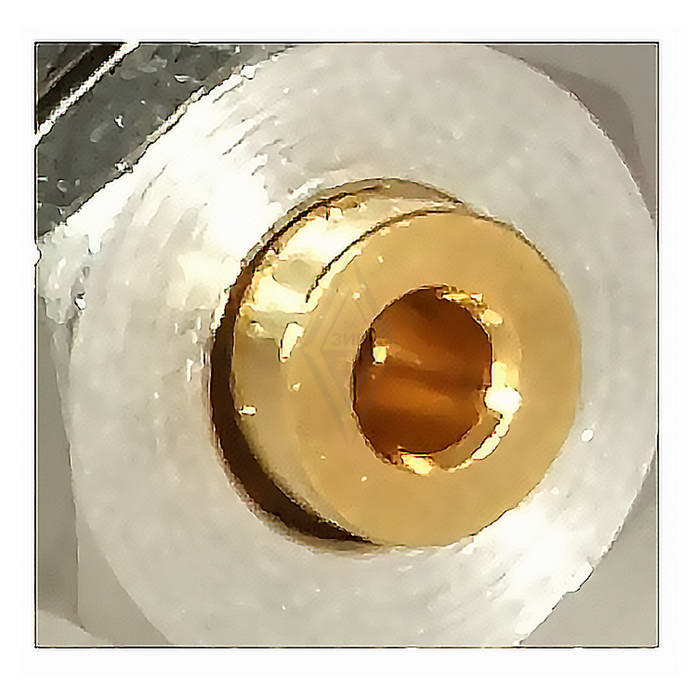

Высокочастотные разъемы N-F137Q RUICHI - фото 3

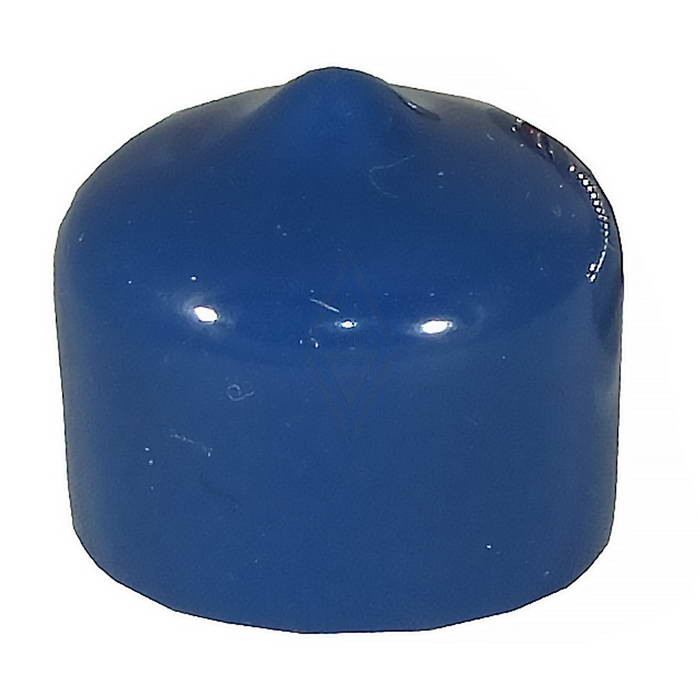

Высокочастотные разъемы N-F137Q RUICHI - фото 4

Высокочастотные разъемы N-F137Q RUICHI - фото 5

Гарантия

Доставка

Высокочастотные разъемы

Схема с ттх

pdf

Чертеж


Артикул:

110120

Артикул скопирован!

Бренд: RUICHI

Характеристики

Описание товара

Доставка и оплата

Аналоги

Технические характеристики

Тип разъёма

разъем высокочастотный серии N, розетка (F)

Тип кабеля

RG405; SF-086 и аналоги

Диапазон рабочих частот, ГГц

до 18

Волновое сопротивление, Ом

Коэффициент стоячей волны

КСВн - 1,30/ до 18 ГГц

Материал корпуса

латунь

Материал контакта

центральный контакт - бронза с золотым покрытием

Материал изолятора

Тефлон

Диапазон рабочих температур, °C

-45…+85

Способ монтажа

на панель, корпус - клемма "О"-типа, центральный контакт - пайка под жилу Ф2,2 мм (max)

Диаметр корпуса, мм

20,6

Размер установочного отверстия, мм

Ф16 (min), профиль под 2-ю фаску (см. Приложение)

Глубина, мм

29,9

Вес брутто

41.50

Транспортная упаковка: размер/кол-во

28.5*21*19/200

Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
