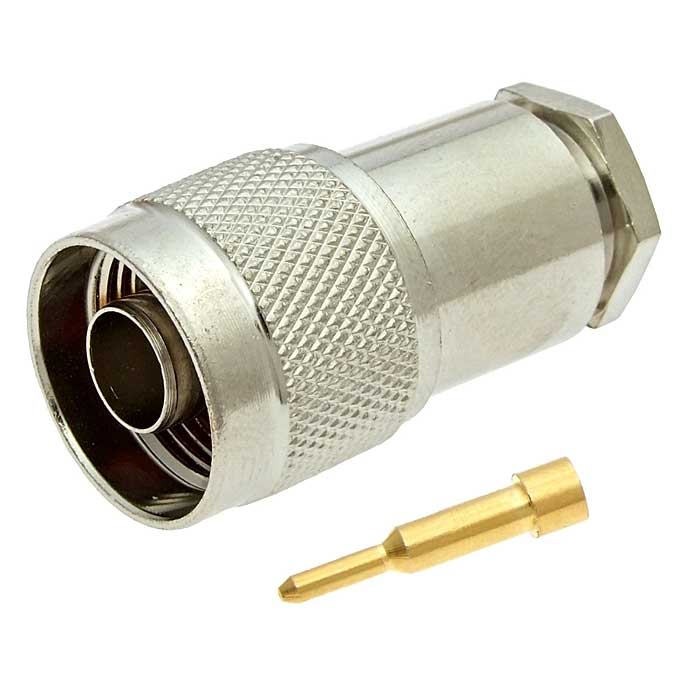

Высокочастотный разъем N-S8P RUICHI арт.61376

Название скопировано!

Артикул:

61376

Бренд: RUICHI

Гарантия

Доставка

Высокочастотные разъемы

Схема с ттх

pdf

Чертеж


Артикул:

61376

Артикул скопирован!

Бренд: RUICHI

Характеристики

Описание товара

Доставка и оплата

Аналоги

Технические характеристики

Тип разъёма

вилка (plug) N-типа, монтаж на кабель пайкой

Диапазон рабочих частот, ГГц

до 11

Волновое сопротивление, Ом

Коэффициент стоячей волны

по напряжения (VSWR) - не более 1,3

Контактное сопротивление, мОм, не более

центральный контакт - 1; контакт корпуса - 0,2

Сопротивление изоляции, МОм, не менее

5000 (при Uисп.dc=500 В)

Диэлектрическая прочность, В

1500 (50 Гц, 1 мин.)

Материал корпуса

никелированная латунь

Материал изолятора

PTFE

Диаметр кабеля, мм

до 10,8

Диапазон рабочих температур, °C

-65 …+165

Диаметр корпуса, мм

19,8

Глубина, мм

в сборе - 40

Вес брутто

25.65

Транспортная упаковка: размер/кол-во

42*28*23.5/1000

Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
