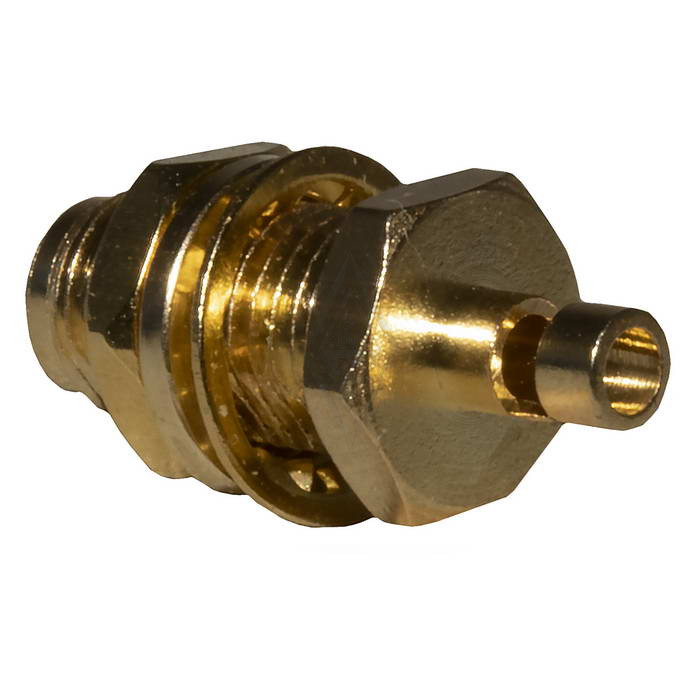

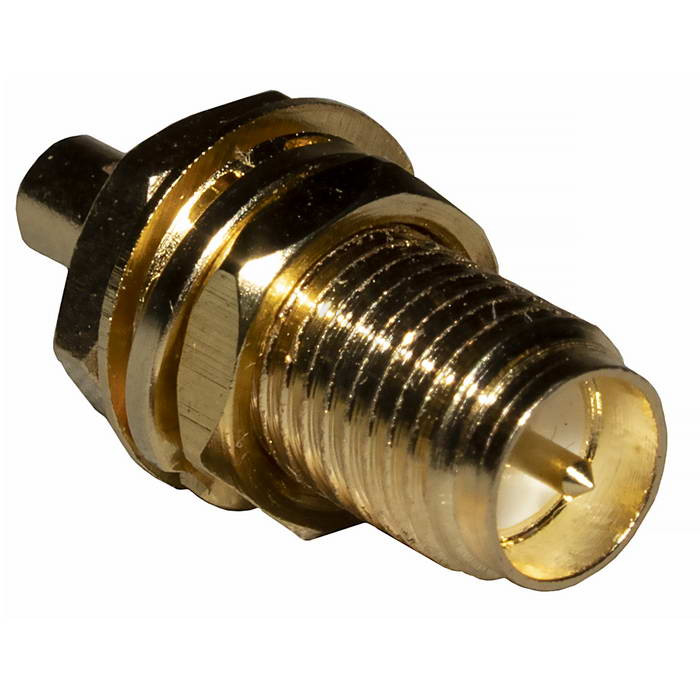

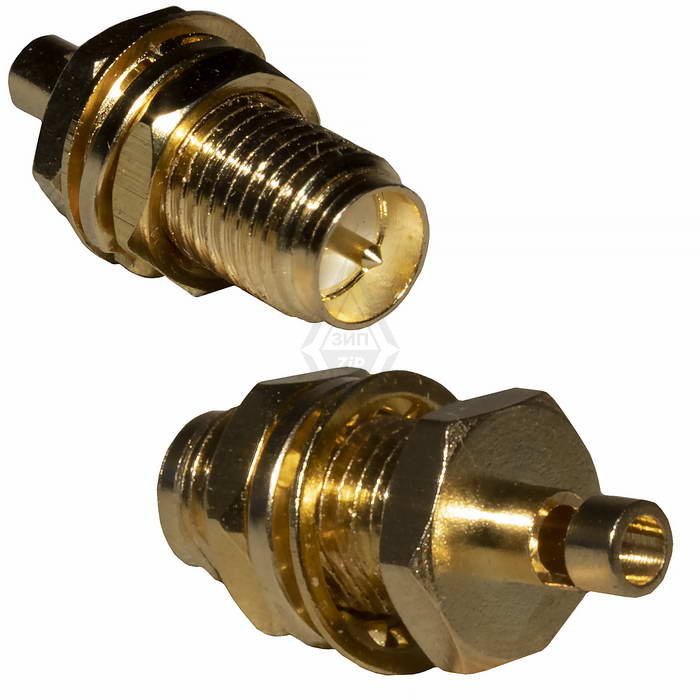

Высокочастотный разъем RP-SMA-C178J RUICHI арт.113031

Название скопировано!

Артикул:

113031

Бренд: RUICHI

Высокочастотные разъемы RP-SMA-C178J RUICHI

Гарантия

Доставка

Высокочастотные разъемы

Схема с ттх

pdf

Чертеж


Артикул:

113031

Артикул скопирован!

Бренд: RUICHI

Характеристики

Описание товара

Доставка и оплата

Аналоги

Технические характеристики

Вес брутто

3.00

Транспортная упаковка: размер/кол-во

42*28*18.5/700

Тип разъёма

разъем высокочастотный серии SMA (вилка)

Тип кабеля

RG178

Диапазон рабочих частот, ГГц

до 6

Волновое сопротивление, Ом

Контактное сопротивление, мОм, не более

ц.к./ б.к. - не более 3/ 2

Сопротивление изоляции, МОм, не менее

5000

Диэлектрическая прочность, В

1000

Материал контакта

центральный контакт - позолоченная латунь (HPb59-1); корпус - никелированная латунь (HPb-59-1)

Материал изолятора

PTFE

Диаметр кабеля, мм

1,78

Диапазон рабочих температур, °C

-55…+155

Способ монтажа

на панель/ кабельная сторона - под пайку

Количество соединений/ разъединений, циклов, не менее

500

Резьба

1/4-36UNS-2А

Размер установочного отверстия, мм

Ф6,5

Ширина, мм

8,0

Глубина, мм

18,0

Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы. По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
