Разъем ШР28П4ЭШ5 ВИЛКА (SZC) SZC арт.77788

Название скопировано!

Артикул:

77788

Бренд: SZC

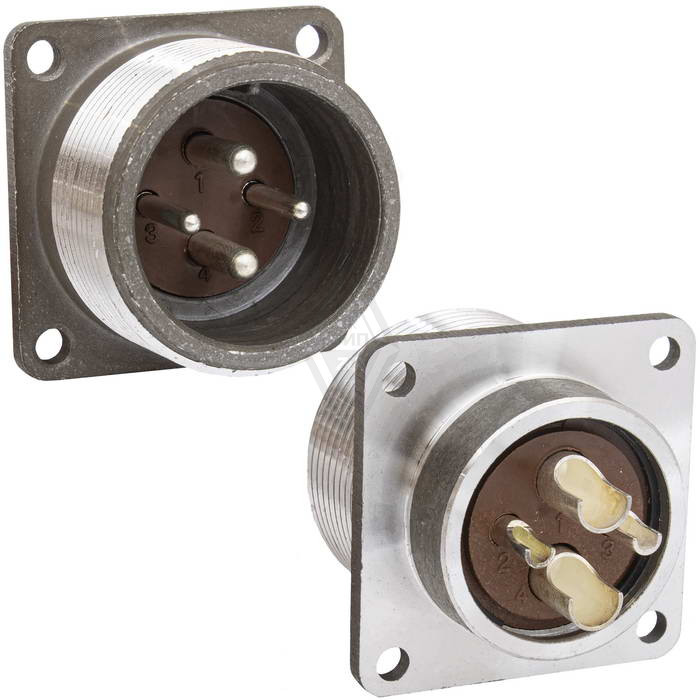

шр_сшр_2рт_2ртт ШР28П4ЭШ5 ВИЛКА (SZC) SZC

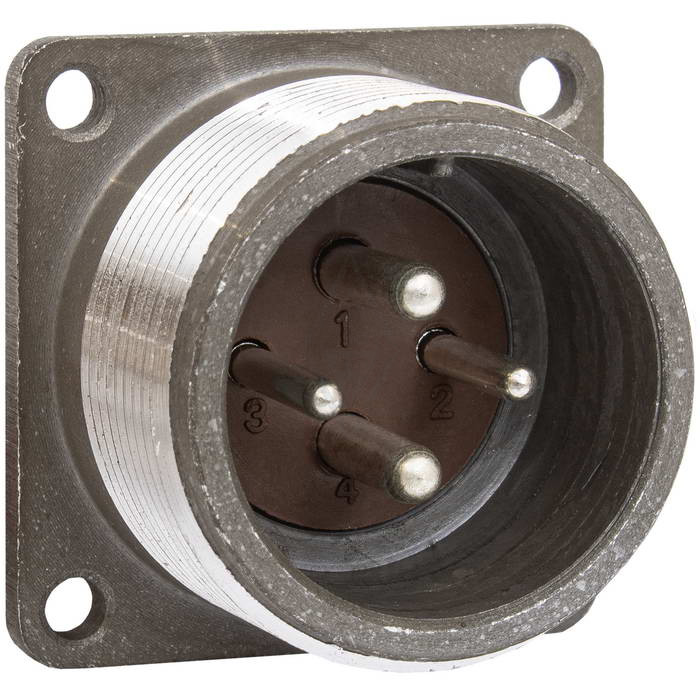

шр_сшр_2рт_2ртт ШР28П4ЭШ5 ВИЛКА (SZC) SZC - фото 1

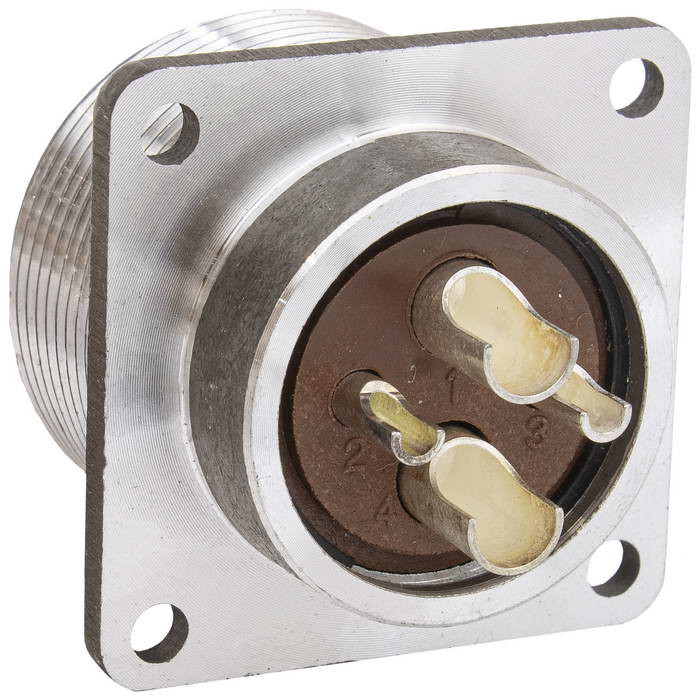

шр_сшр_2рт_2ртт ШР28П4ЭШ5 ВИЛКА (SZC) SZC - фото 2

Гарантия

Доставка

шр_сшр_2рт_2ртт

Схема с ттх

pdf

Чертеж


Артикул:

77788

Артикул скопирован!

Бренд: SZC

Характеристики

Описание товара

Доставка и оплата

Аналоги

Технические характеристики

Вес брутто

47.30

Транспортная упаковка: размер/кол-во

36*35*18/200

Количество контактов

Тип разъёма

Вилка блочная фланцевая

Условный размер корпуса

Диаметр контакта, мм

2,5х2; 3,5х2

Диапазон частот, МГц

до 5

Максимальный ток на контакт, А

ф2,5 -25; ф3,5 - 50

Рабочее напряжение, не более, В

850

Диапазон рабочих температур, °C

-55...+70

Материал контакта

медь

Покрытие контакта

серебрение

Номинальное напряжение, В

400

Контактное сопротивление, мОм, не более

ф2,5 - 1,0; ф3,5 - 0,75

Сопротивление изоляции, МОм, не менее

500

Диэлектрическая прочность, В

1500

Количество циклов коммутации, не менее

500

Относительная влажность, %

93 (при Тос=40 С)

Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.
