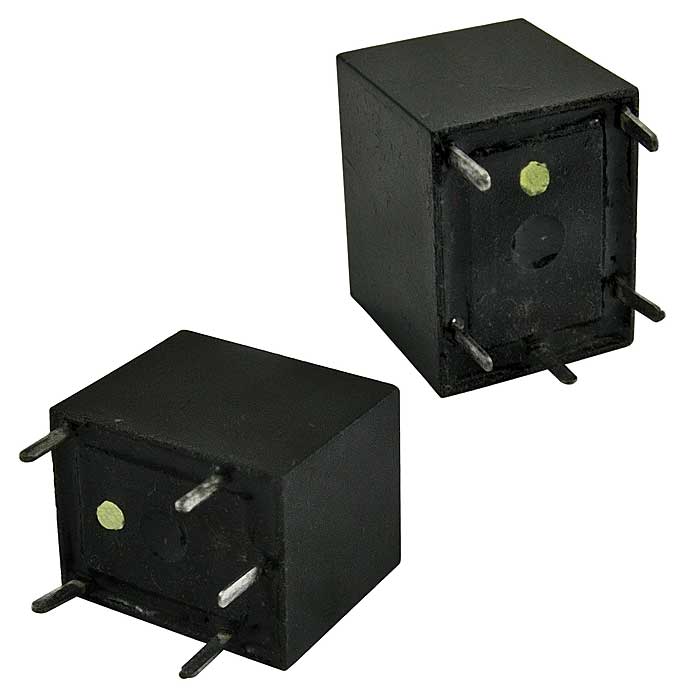

Электромагнитное реле T78 (T74) 24VDC 10A RUICHI арт.59142

Название скопировано!

Артикул:

59142

Бренд: RUICHI

Электромагнитные реле T78 (T74) 24VDC 10A RUICHI

Гарантия

Доставка

Электромагнитные реле

Схема с ттх

pdf

Чертеж


Артикул:

59142

Артикул скопирован!

Бренд: RUICHI

Характеристики

Описание товара

Доставка и оплата

Аналоги

Технические характеристики

Сопротивление катушки, Ом

L (высокочувств.) - 960/ D (норм.) - 720

Диапазон рабочих температур, °C

-40 …+85

Контактное сопротивление, мОм, не более

100 (при Udc=6В; I=1A) мОм

Вес брутто

5.93

Транспортная упаковка: размер/кол-во

35*28*16/2000

Мощность

катушки - L (высокочувств.)-600/ D (норм.)-800 (DС) мВт

Тип

Реле электромагнитное серии T78

Схема переключения

SPDT; form C: NO-NC

Стандарт

безопасности - UL

Количество циклов коммутации (электро), не менее

100000

Высота, мм

14 (корпус); 17,5 (полная)

Ширина, мм

12,3

Номинальный ток, А

переключения - 10

Глубина, мм

15,7

Сопротивление изоляции, МОм, не менее

100 (при Uисп.dc=500 В)

Коммутируемое напряжение, В

120 AC/ 16 DC

Диэлектрическая прочность, В

между откр. контактами и катушкой - 500 VAC 1мин.

Номинальное напряжение катушки, В

24 DC (Uмакс.=31,2)

Напряжение срабатывания, В

15,6 (макс.)

Напряжение отпускания, В

2,4

Время, мс

срабатывания - 10/ отпускания - 5

Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.
