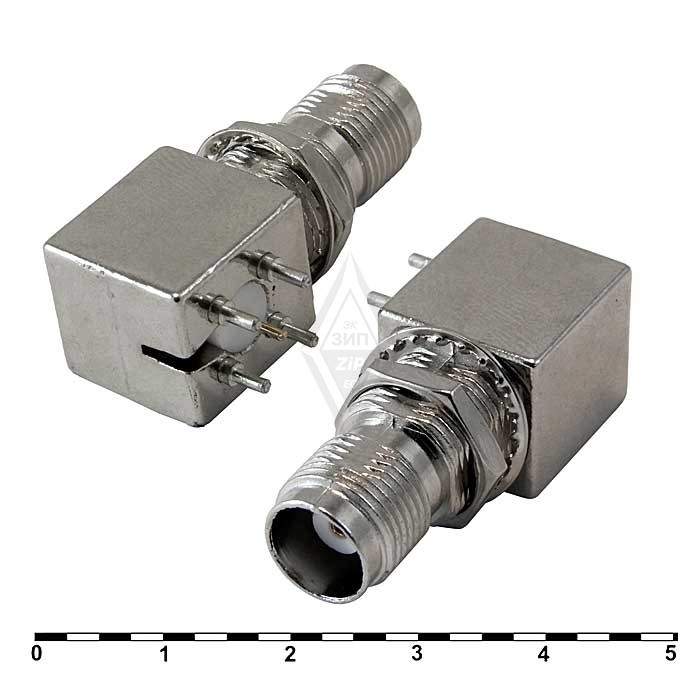

Высокочастотный разъем TNC-JR RUICHI арт.80438

Название скопировано!

Артикул:

80438

Бренд: RUICHI

Гарантия

Доставка

Высокочастотные разъемы

Схема с ттх

pdf

Чертеж


Артикул:

80438

Артикул скопирован!

Бренд: RUICHI

Характеристики

Описание товара

Доставка и оплата

Аналоги

Технические характеристики

Тип разъёма

Розетка серии TNC угловая

Описание

ВЧ разъем TNC (F), металлический корпус, розетка на плату

Диапазон рабочих частот, ГГц

до 11

Волновое сопротивление, Ом

Контактное сопротивление, мОм, не более

центр - 10; внешний контакт - 2,5

Сопротивление изоляции, МОм, не менее

5000

Диэлектрическая прочность, В

1500

Материал корпуса

никелированная латунь

Диапазон рабочих температур, °C

-55…+155

Способ монтажа

на плату, пайка/ на панель

Размер установочного отверстия, мм

Ф12,8, с полкой 11,9

Высота, мм

15 (корпус)

Ширина, мм

10 (корпус)

Глубина, мм

29,5

Вес брутто

19.80

Транспортная упаковка: размер/кол-во

28.5*21*19/500

Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
