Электронные компоненты играют ключевую роль в построении современных схем управления, коммутации и усиления сигналов. Среди таких компонентов особенно выделяются тиристоры и транзисторы – полупроводниковые приборы, которые, несмотря на внешнее сходство, выполняют разные функции и применяются в разных задачах. В этой статье мы подробно разберём конструкцию и принцип работы тиристоров и транзисторов, сравним их технические характеристики и особенности эксплуатации. Также расскажем, в каких устройствах и для каких целей используются эти элементы, чтобы вы могли лучше ориентироваться в выборе компонентов для своих проектов.
Как устроен и как работает тиристор?

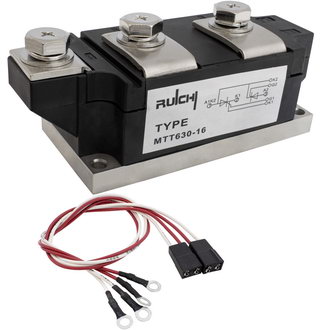

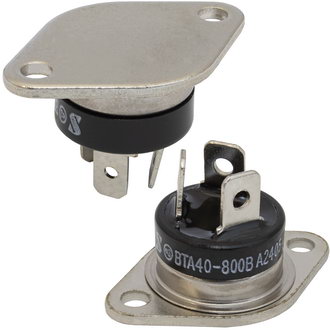

Тиристор – это полупроводниковый прибор. Его задача — включать и отключать ток. Он состоит из четырёх чередующихся слоёв. Эти слои образуют структуру p-n-p-n. Внутри тиристора находятся три p-n-перехода, которые соединены последовательно. У тиристора есть три вывода. Это анод, катод и управляющий электрод (его ещё называют затвором). При подаче сигнала на затвор тиристор начинает работать.
Принцип работы тиристора основан на его способности пропускать ток только после подачи управляющего сигнала. В нормальном состоянии при приложении напряжения между анодом и катодом тиристор находится в закрытом состоянии и не проводит ток. Чтобы открыть тиристор, необходимо кратковременно подать импульс напряжения на управляющий электрод. После подачи управляющего сигнала тиристор открывается. Он пропускает ток между анодом и катодом. Прибор останется открытым, пока ток в цепи нагрузки выше порога удержания. Если ток снизится, тиристор автоматически закроется.
Полезная информация. Тиристор широко используется в схемах, где требуется надёжное включение и отключение тока, например в регуляторах мощности, фазовых переключателях и источниках питания. Его основное преимущество – это способность коммутировать значительные токи при высоком напряжении.
Из чего состоит и как работает транзистор?
Транзистор – это один из базовых полупроводниковых приборов, предназначенный для усиления и переключения электрических сигналов. В отличие от тиристора, он имеет более простую структуру и состоит из трёх слоёв полупроводниковых материалов, формирующих два p-n-перехода. Существует два основных типа транзисторов: n-p-n и p-n-p, различающиеся порядком чередования слоёв. Независимо от типа, каждый транзистор имеет три вывода: коллектор, эмиттер и базу.
Принцип работы транзистора основан на управлении током коллектора с помощью слабого сигнала, подаваемого на базу. Когда на базу подаётся напряжение определённого уровня, в полупроводнике изменяется концентрация носителей заряда, благодаря чему открывается проводящий канал между коллектором и эмиттером. Таким образом, небольшой базовый ток управляет более значительным током коллектора, позволяя использовать транзистор в качестве усилителя или электронного ключа.
Для справки. Транзисторы применяются в самых разных электронных устройствах: от усилителей звука и радиочастотных схем до логических элементов микропроцессоров и импульсных блоков питания. Они отличаются высокой скоростью переключения и надёжностью в работе.

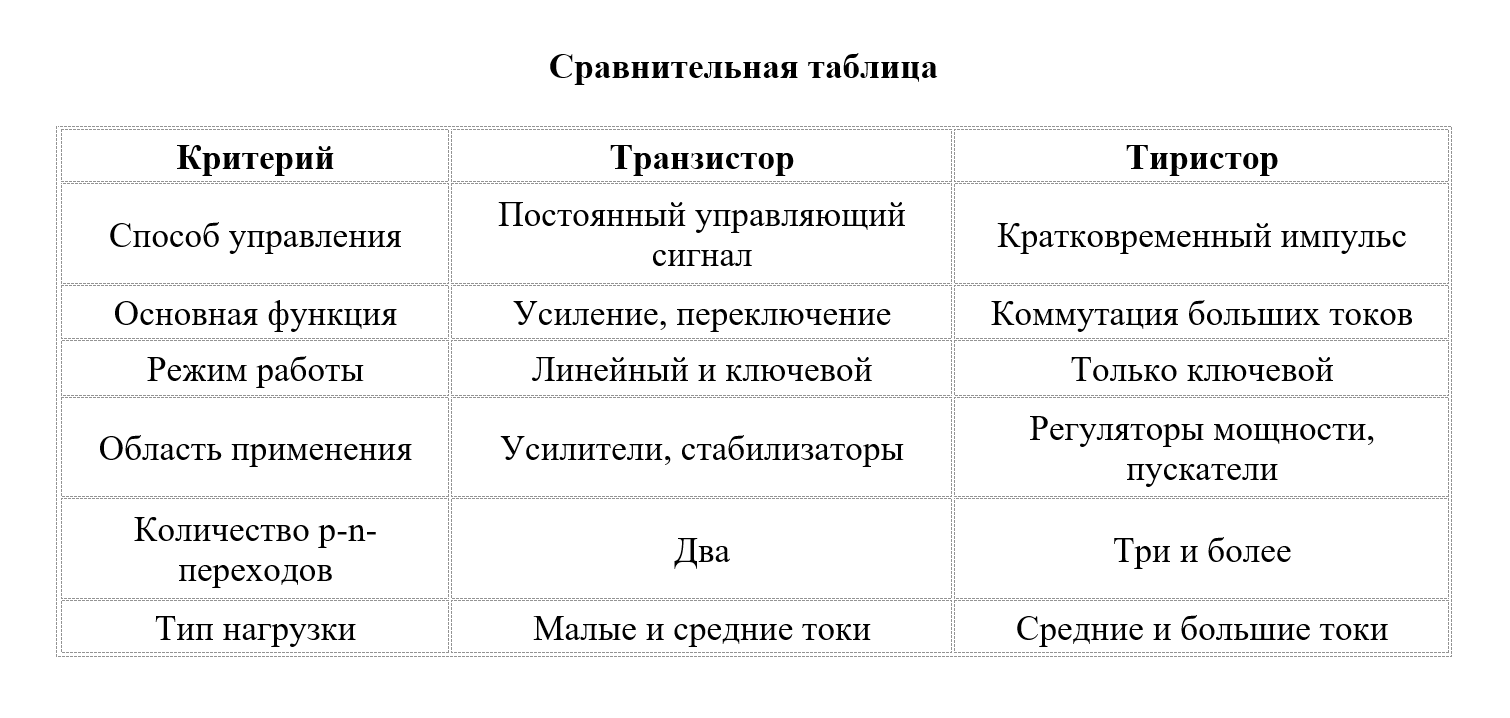

Основные отличия тиристоров и транзисторов
Несмотря на то что тиристоры и транзисторы относятся к полупроводниковым приборам, их назначение и принципы работы существенно различаются. Чтобы правильно выбрать компонент для конкретной схемы, важно понимать ключевые отличия этих устройств.
Основные различия:
- Принцип работы. Транзисторы управляются непрерывным током базы или напряжением затвора (в MOSFET), позволяя плавно регулировать ток через основной канал. Тиристоры, напротив, включаются кратковременным управляющим импульсом и остаются открытыми до снятия нагрузки или изменения полярности.
- Области применения. Транзисторы чаще ставят в схемы усиления и переключения сигналов. Они применяются в компьютерах, телефонах и другой электронике. Тиристоры используют там, где нужно управлять большой мощностью. Например, они встречаются в системах освещения, электродвигателях и мощных выпрямителях переменного тока.
- Способ управления. Для транзистора требуется постоянное поддержание управляющего сигнала, тогда как тиристору достаточно кратковременного импульса для перехода в рабочий режим.
- Характер работы. Транзистор может плавно регулировать ток. Он работает и как усилитель, и как ключ. Тиристор действует проще. Он либо открыт, либо закрыт. Промежуточных состояний у него нет.
- Число переходов. Транзисторы содержат два p-n-перехода, а тиристоры – три или более, что делает их схему сложнее.
