Разрядники – специальные приспособления, которые могут ограничивать возможные перенапряжения в электросетях и установках. Не редко случается так, что в силу различных объективных причин в электросетях происходят всплески напряжения, обычно они кратковременны, но не смотря на это такие скачки способны вывести оборудование из строя, пробить изоляцию провода и вызвать короткое замыкание.
Классификация разрядников:
Разрядники представляют собой два электрода с дугогасительным устройством. Все разрядники можно разделить на шесть больших групп:
Вентильные разрядники
Магнитовентильные разрядники
Нелинейные ограничители перенапряжения.
Стержневые искровые промежутки
Длинно-искровые разрядники.
Газовые разрядники
Вентильные разрядники имеют немного другое строение. Основные их элементы – искровой промежуток, чаще всего многократный и функциональный резистор, изготовленный из вилита. Компоненты соединены последовательно. Как известно, вилит обладает нелинейным сопротивлением, оно уменьшается при росте силы тока. Вентильные разрядники бесшумны во время работы.
Магнитовентильные разрядники, по своему строению близки к вентильным, однако, имеют еще одним из своих компонентов магнитноискровой промежуток. Постоянные магниты ускоряют процесс дугогашения. А, значит, скорость работы таких разрядников выше, чем обычных вентильных.
Нелинейный ограничитель перенапряжения не имеет искровых промежутков вовсе. Варисторы, которые входят в состав этого разрядника, не пропускают ток при отсутствии перенапряжения. Однако, в случае его возникновения, сопротивление резко падает. Быстродействие таких разрядников составляет единицы наносекунд. Нелинейные разрядники стабильны и надежны.
Стержневые искровые разрядники, называемые еще «дугозащитные рога», не срабатывают в российских сетях и запрещены на территории РФ.
Длинно-искровые разрядники функционируют на основе свойства заряда скользить. Разряд происходит в воздухе, а не внутри аппарата, что позволяет использовать эти разрядники на открытом воздухе. Они надежны и долговечны.

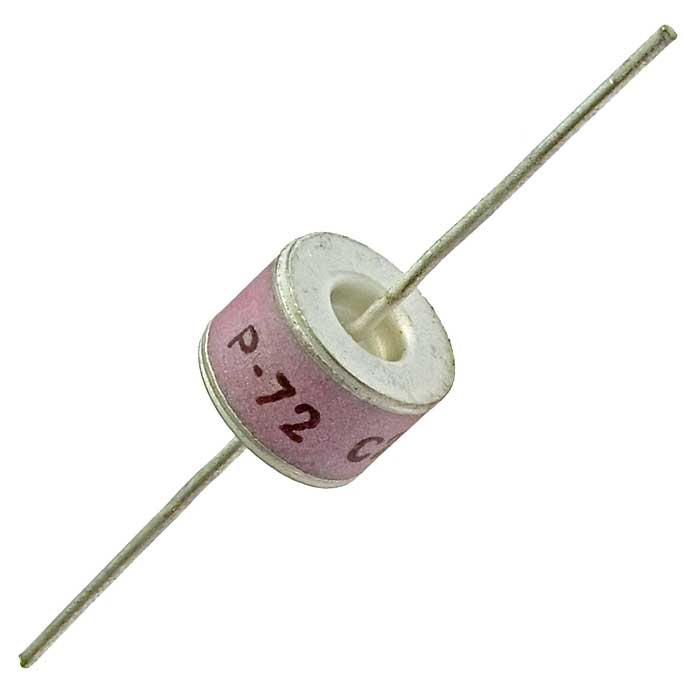

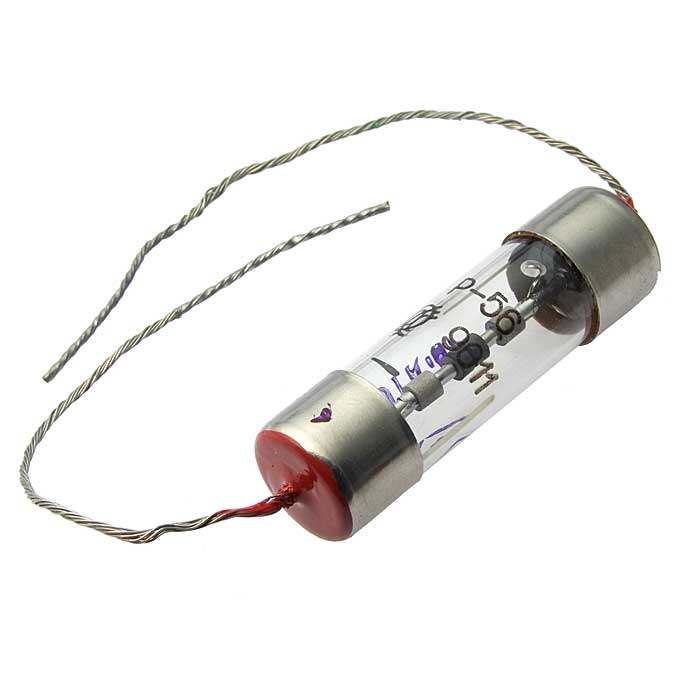

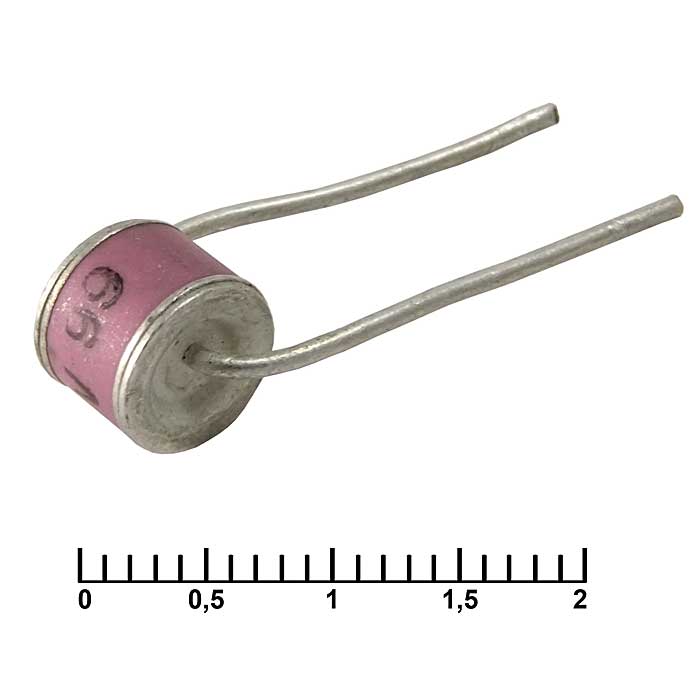

Что же касается газовых разрядников, то они состоят также из двух – трех электродов в герметичном корпусе, который заполнен инертным газом. Когда напряжение «прыгает», то между электродами возникает дуга. Происходит понижение сопротивления прибора и выделяется тепло.
Напряжение срабатывания газовых разрядников колеблется от 75 Вольт до 4500 Вольт, а импульсный ток способен изменятся от 2,5кА до 20кА.
Применение разрядников:
Разрядники имеют довольно широкий спектр применения в электрических сетях. Их используют для предотвращения атмосферного перенапряжения различного оборудования. Они способны защитить даже от мощного удара молнии. Разрядники незаменимы при создании линий с самонесущими изолированными проводами. Иногда они используются и при строительстве подстанций.
Наиболее популярными, на сегодняшний день, являются газовые разрядники. Они надежны и качественны. Газовые разрядники обладают широкими возможностями для использования и доступной ценой.
Двухэлектродные разрядники применяют для несимметричной защиты различной аппаратуры, занимающейся приемом-передачей данных, в блоках питания, на АТС Трехэлектродные разрядники - для симметричной защиты электрооборудования. Газовые разрядники защищают мобильные станции, компьютерные модемы, оборудование для просмотра кабельного ТВ, различное измерительное оборудование.
На нашем сайте вы найдете широкий выбор газовых разрядников с двумя и тремя электродами.
