В электронике широко применяются различные типы переключателей. Одним из самых надёжных и долговечных считается геркон. Устройство было изобретено ещё в 1930-х годах, но до сих пор активно применяется в самых разных областях – от охранных систем до космической техники. В данной статье мы подробно рассмотрим, что такое геркон, основные типы и технические характеристики. Вы сможете узнать устройство геркона, принцип работы, а также на что обратить внимание при выборе и как избежать типичных ошибок при использовании.

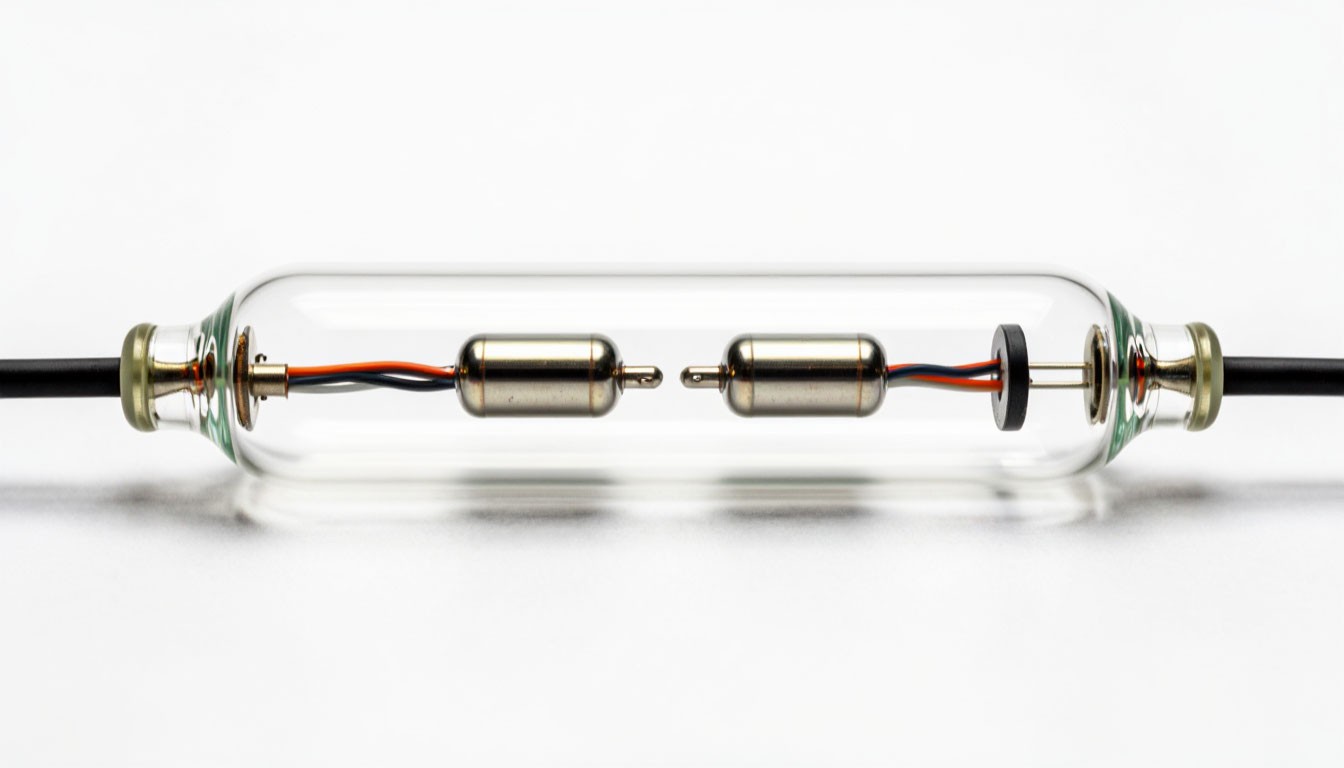

Устройство геркона и принцип работы
Чтобы понять, что такое геркон, достаточно рассмотреть его конструкцию, которая обеспечивает его главные качества: герметичность, надёжность и долговечность.
Основные элементы конструкции:
- Стеклянный баллон. Обычно его делают из боросиликатного стекла. Баллон обеспечивает полную герметичность и изолирует внутреннюю полость от внешней среды.
- Ферромагнитные контакты. Чаще всего их два, но в переключающих герконах может быть три и более. Контакты изготавливают из сплава с высокой магнитной проницаемостью, например из пермаллоя.
- Газовая среда или вакуум. Внутрь баллона закачивают инертный газ (азот, аргон) либо создают вакуум. Это предотвращает окисление контактов и подавляет образование искр при коммутации.
- Поверхностное покрытие. Контакты покрывают материалами, которые обеспечивают высокую электропроводность, износостойкость, защиту от окисления и низкое переходное сопротивление.
Как работает геркон магнитный?
Как устроен геркон более детально: контактные пластины внутри баллона располагаются с небольшим зазором (доли миллиметра) и параллельно друг другу. У одного конца пластины выходят наружу через стекло – это выводы для пайки. Контакты не зафиксированы жёстко. В исходном состоянии (без магнитного поля) зазор между ними сохраняется. При поднесении постоянного магнита к стеклянной колбе магнитное поле намагничивает ферромагнитные контакты, превращая их во временные магниты. На встречных концах контактов возникают разноимённые полюса, поэтому они притягиваются друг к другу и замыкают электрическую цепь. После удаления магнита намагниченность исчезает, и упругость контактов возвращает их в исходное положение. При этом сам геркон остаётся полностью изолированным от цепи управления, что обеспечивает гальваническую развязку. Благодаря этому у геркона принцип работы оказывается очень надёжным: внутри колбы нет механических трущихся частей, а газ или вакуум защищают контакты от внешней среды.
Для справки. Геркон – это простыми словами герметичный контакт, который замыкается или размыкается под действием магнитного поля. Главное преимущество такого решения: для управления не нужна электрическая энергия, достаточно постоянного магнита.
Разновидности герконов
При выборе геркона для конкретной задачи важно понимать, в каком состоянии находятся его контакты, когда внешнее магнитное поле отсутствует. Это исходное состояние определяет тип геркона. Также существуют переключающие и фиксирующие модели.
Рассмотрим основные разновидности:
- Нормально разомкнутые герконы. В исходном состоянии контакты разомкнуты. При поднесении магнита они замыкаются. После удаления поля возвращаются в исходное положение. Это самый распространённый тип благодаря простоте изготовления. Его часто используют в датчиках положения, концевых выключателях и охранных системах с нормально разомкнутой логикой.
- Нормально замкнутые герконы. В исходном состоянии контакты замкнуты. При поднесении магнита они размыкаются. Такие герконы применяются в системах безопасности, где важно контролировать целостность цепи. Если магнит пропадёт или провод оборвётся, цепь замкнётся и подаст сигнал тревоги. Это более надёжный вариант для ответственных объектов.
- Переключающие герконы. Имеют три контакта: общий, нормально замкнутый и нормально разомкнутый. В отсутствие магнитного поля общий контакт замкнут с нормально замкнутым. При подаче поля переключается на нормально разомкнутый. Такие герконы удобны для схем, где нужно управлять двумя разными цепями или переключать сигнал с одного направления на другое.
- Герконы с фиксацией состояния. После кратковременного воздействия магнитного поля эти герконы остаются в новом положении за счёт остаточной намагниченности контактов. Для возврата в исходное состояние требуется подача поля противоположной полярности. Такие модели экономят энергию, так как не требуют постоянного удерживающего поля.
Различие между этими типами критически важно при проектировании систем безопасности, автоматики и сигнализации. Например, если вы делаете датчик открытия двери, можно использовать оба варианта, но логика работы схемы будет разной. В одном случае сигнал тревоги появится при замыкании цепи, в другом при её разрыве. Понимание этих нюансов позволяет избежать ошибок на этапе разработки.
Сфера применения
Несмотря на простоту конструкции, герконы успешно решают задачи, где другие датчики или переключатели оказываются слишком сложными, недолговечными или энергозатратными. Благодаря полной герметичности, миллиардному ресурсу и способности работать без внешнего питания герконы остаются востребованными в разных отраслях.
Основные области применения герконов:
- Охранные системы. Датчики открытия дверей и окон. Геркон устанавливается на неподвижную раму, магнит на подвижную створку. При открывании цепь размыкается и подаётся сигнал тревоги. Чаще всего используют нормально замкнутые герконы, чтобы контролировать обрыв провода.
- Счётчики воды, газа, электроэнергии. Внутри счётчика вращается диск или крыльчатка с магнитом. При каждом обороте магнит замыкает геркон, и электронная схема подсчитывает импульсы. Геркон здесь незаменим из-за полной изоляции цепи счётчика от внешней среды.
- Герконовые реле. Это геркон, помещённый внутрь миниатюрной катушки. При подаче тока катушка создаёт магнитное поле и переключает контакты. Такие реле применяются в измерительных приборах, телекоммуникационном оборудовании и автоматике благодаря высокому сопротивлению изоляции и гальванической развязке.
- Автомобильная электроника. Датчики уровня тормозной жидкости, положения педалей, контроля давления в шинах. Герконы устойчивы к вибрации и перепадам температур, что важно для транспорта.
- Медицинская техника. Имплантируемые устройства, например кардиостимуляторы. Врач может с помощью внешнего магнита переключить режим работы устройства без контакта с кожей. Геркон обеспечивает абсолютную герметичность, что критично для имплантов.
- Промышленная автоматика. Датчики положения пневмоцилиндров, концевые выключатели на станках, системы позиционирования. Герконы не боятся пыли, влаги и агрессивных сред.
- Космическая и военная техника. Высокая надёжность, устойчивость к перегрузкам и широкий диапазон рабочих температур делают герконы подходящими для ракет, спутников и бортовой аппаратуры.
Полезная информация. Герконы чувствительны к внешним магнитным полям, поэтому при монтаже нескольких герконов рядом необходимо учитывать взаимное влияние.
Основные параметры и характеристики герконов
Ключевые параметры герконов:
- Чувствительность. Измеряется в ампер-витках (AT). Показывает минимальную напряжённость магнитного поля, необходимую для срабатывания. Чувствительность типичных герконов находится в диапазоне от 5 до 50 AT. Чем меньше число, тем слабее магнит может управлять герконом.
- Сопротивление контактов. Обычно составляет от 50 до 200 мОм. Для прецизионных герконов может быть ниже. Низкое сопротивление важно при работе с малыми токами и напряжениями.
- Максимальное коммутируемое напряжение. Зависит от модели и варьируется от 5 до 300 В постоянного тока. Переменный ток коммутируется хуже из-за дребезга контактов и возможного образования дуги.
- Максимальный коммутируемый ток. Для большинства герконов составляет 0,1–0, 5 А. Силовые модели могут коммутировать до 1–2 А, но это скорее исключение.
- Время срабатывания и отпускания. Очень мало: от 0,1 до 2 мс. Это делает геркон быстрее многих механических переключателей, но медленнее полупроводниковых компонентов.
- Сопротивление изоляции. В разомкнутом состоянии может достигать 10¹² Ом благодаря вакууму или инертному газу внутри баллона. Это позволяет использовать геркон в высокоомных цепях без утечек.
Как выбрать геркон для своей задачи?
При выборе геркона следует ориентироваться на несколько ключевых критериев:
- Чувствительность. Этот параметр измеряется в ампер витках (AT). Если магнит слабый или расстояние между магнитом и герконом большое, выбирайте геркон с малым числом AT, например 5–10 AT. Для работы в сильных полях, где магнит расположен близко, подойдут герконы с параметром 20–40 AT. Слишком чувствительный геркон может срабатывать от посторонних полей, а недостаточно чувствительный не сработает вовсе.
- Коммутируемый ток и напряжение. Никогда не превышайте максимальные значения, указанные в документации. Превышение тока или напряжения может привести к разрушению стеклянного баллона или выходу геркона из строя. Всегда закладывайте запас не менее 20–30% от паспортных значений.
- Габариты. Самые маленькие герконы имеют длину всего несколько миллиметров. Они подходят для плотного монтажа в компактных устройствах. Более крупные модели удобнее при ручной пайке и имеют большую коммутируемую мощность.
- Тип выводов. Герконы выпускаются с осевыми выводами для сквозного монтажа (THT) или в SMD исполнении для поверхностного монтажа. SMD герконы часто защищены дополнительным пластиковым корпусом, что упрощает автоматизированную сборку и защищает стеклянный баллон от механических повреждений.
- Рабочая среда. Для агрессивных сред, например в химической промышленности или во влажных помещениях, существуют герконы в металлических или пластиковых капсулах. Такие корпуса дополнительно защищают стеклянный баллон и обеспечивают герметичность соединения.
