Антивандальные кнопки широко применяются в системах контроля доступа, автоматике, промышленном оборудовании, терминалах, охранных комплексах и бытовых проектах. Они отличаются прочным металлическим корпусом, устойчивостью к механическим воздействиям, большим ресурсом нажатий и аккуратным внешним видом. Несмотря на простую конструкцию, нередко возникают вопросы по монтажу: какие контакты отвечают за коммутацию, куда подключать подсветку, как не перепутать выводы и какое напряжение использовать. В этой статье мы расскажем, как выполняется подключение антивандальной кнопки и типичные ошибки, которые часто допускаются при монтаже.
Что такое антивандальная кнопка?
Антивандальная кнопка представляет собой кнопочный переключатель в металлическом корпусе, рассчитанный на длительную эксплуатацию в сложных условиях. Чаще всего корпус такой кнопки выполняется из нержавеющей стали, алюминия или латуни. Многие модели имеют надежную защиту от влаги и пыли по стандартам IP65–IP67.
По конструкции такие кнопки бывают:
- моментальные – контакт замыкается только во время нажатия;
- фиксируемые – после нажатия положение сохраняется до повторного воздействия;

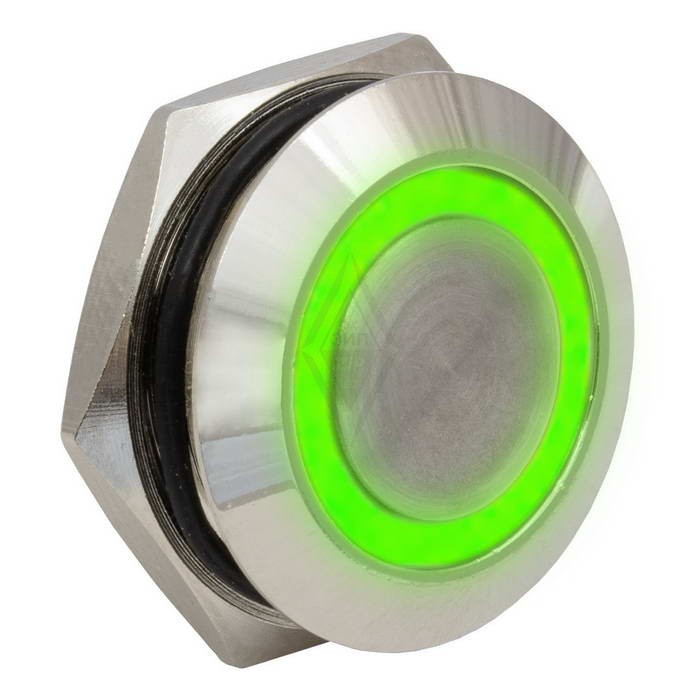

- с подсветкой – встроенное световое кольцо или точечный индикатор;
- без подсветки – стандартное исполнение без светодиода.
Выбор зависит от задачи: дверной звонок, запуск оборудования, управление реле, включение питания и другие сценарии.
Где используются такие кнопки?
Антивандальные модели востребованы в разных сферах:
- домофоны и системы доступа;
- панели управления станками;
- лифтовое оборудование;
- автомобили и спецтехника;
- киоски самообслуживания;
- DIY-электроника и корпуса приборов;
серверные и инженерные шкафы.

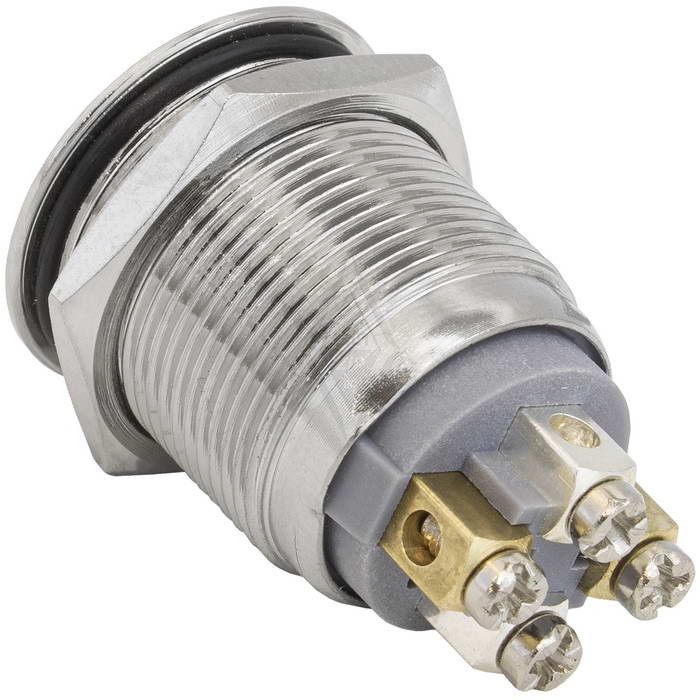

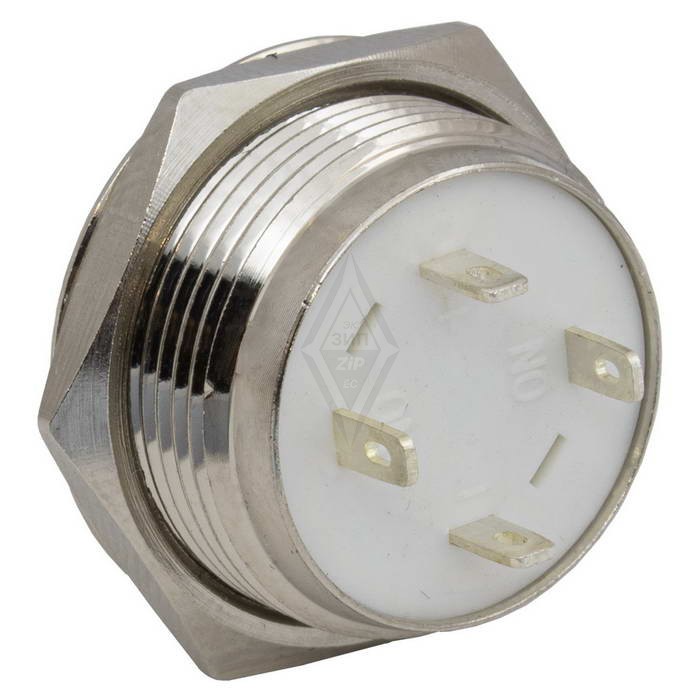

Основные контакты и обозначения
Перед монтажом важно определить тип контактов. Чаще всего на корпусе или в документации встречаются обозначения:
- COM – общий контакт;
- NO (Normally Open) – нормально разомкнутый;
- NC (Normally Closed) – нормально замкнутый;
- LED+ – плюс подсветки;
- LED- – минус подсветки.
Для справки. Если маркировка отсутствует, поможет распиновка антивандальной кнопки, которую обычно указывают в паспорте изделия или каталоге производителя.
Как определить тип кнопки перед подключением?
Перед подачей напряжения необходимо уточнить:
- Рабочее напряжение контактов.
- Тип контакта – NO или NC.
- Напряжение встроенной подсветки.
- Допустимый ток нагрузки.
- Моментальная или фиксируемая конструкция.
Это особенно важно при подключении к электронике, реле и контроллерам.
Подключение антивандальной кнопки без подсветки
Подключение антивандальной кнопки без подсветки обычно требуется в цепях управления, пусковых схемах, системах доступа, автоматике и различном оборудовании, где подсветка не требуется.
Для стандартного управления цепью используют два вывода:
- Подайте входящую линию на COM.
- С контакта NO выведите провод на нагрузку.
- При нажатии цепь замкнётся, и устройство получит питание или управляющий сигнал.
Если требуется, чтобы цепь была замкнута в обычном состоянии, используют COM и NC. При нажатии в этом случае соединение размыкается, что востребовано в отдельных схемах блокировки и сигнализации. Перед окончательной установкой желательно проверить работу контактов мультиметром и убедиться в корректности выбранной схемы.

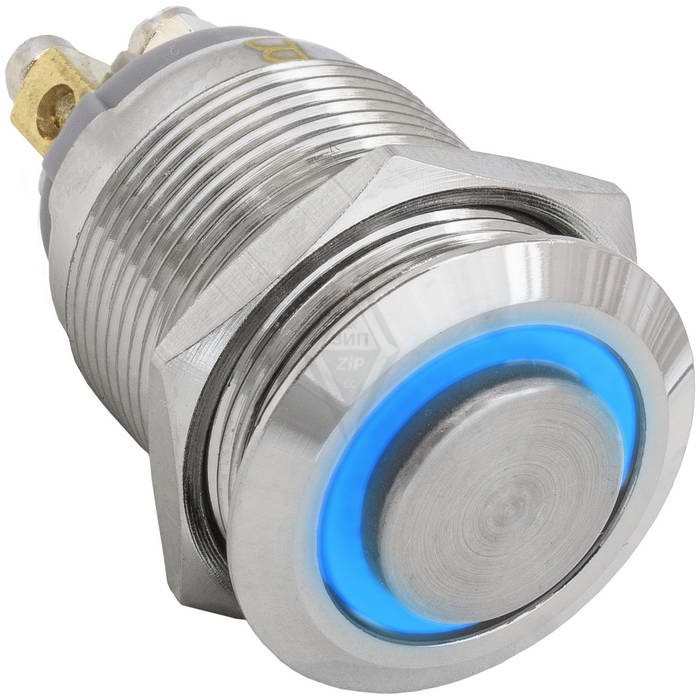

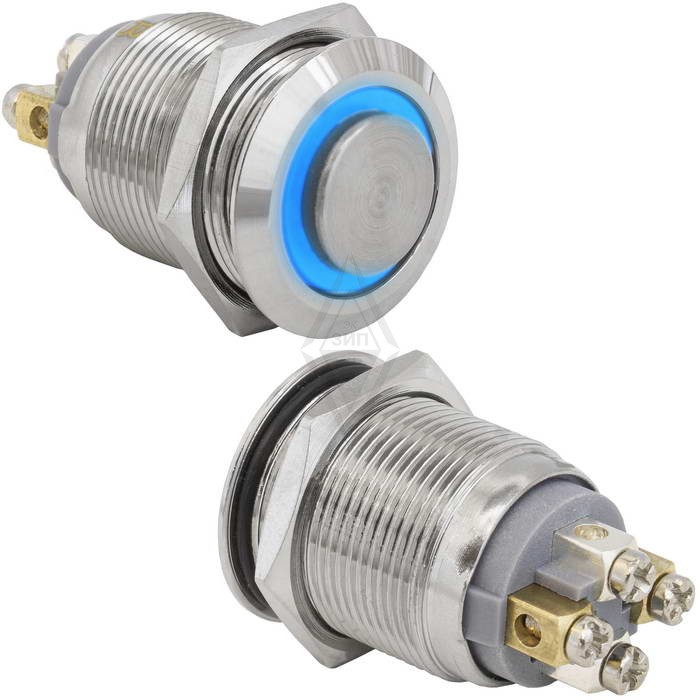

Подключение антивандальной кнопки с подсветкой
Модели со светодиодом имеют дополнительные контакты питания подсветки. Коммутационная часть и световой модуль обычно электрически разделены.
Подключение антивандальной кнопки с подсветкой выполняется по следующей схеме:
- Подключите рабочие контакты COM и NO/NC.
- Отдельно подайте питание на LED+ и LED-.
- Соблюдайте полярность, если используется светодиод.

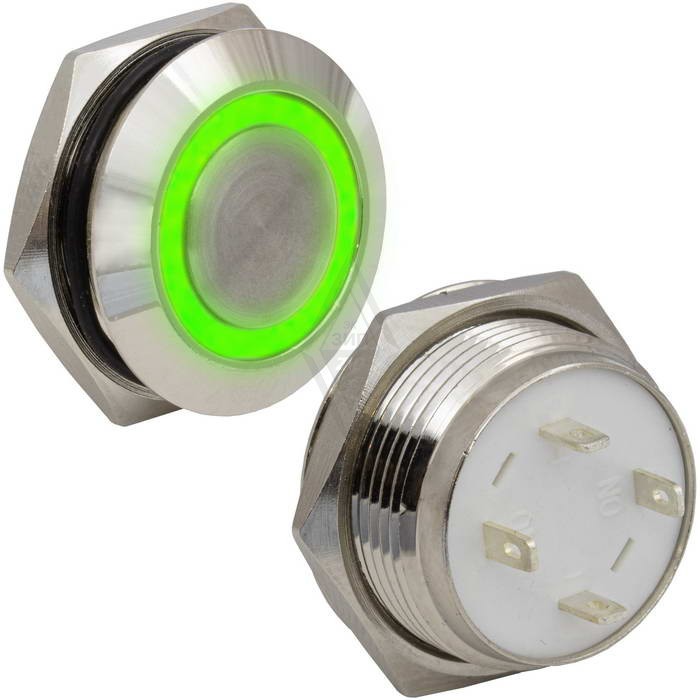

Подключение антивандальной кнопки с подсветкой 12в
Один из самых распространённых вариантов – кнопка со встроенным светодиодом и резистором, рассчитанная на питание 12 В постоянного тока. Такие модели удобны тем, что не требуют дополнительного подбора ограничительного резистора и легко интегрируются в готовые схемы.
Порядок действий:
- Подключите плюс источника питания к контакту LED+.
- Подключите минус к контакту LED-.
- Коммутационные контакты COM и NO либо COM и NC соедините согласно задаче управления нагрузкой.
- После подключения проверьте корректность свечения и срабатывания кнопки.
Если подсветка не загорается, в первую очередь стоит проверить полярность подключения, качество контактов и фактическое напряжение источника питания. При использовании блока питания с нестабильными параметрами возможна некорректная работа светодиода.
Если используется автомобильная сеть, желательно предусмотреть предохранитель, защиту от скачков напряжения и качественную изоляцию соединений. В бортовой сети автомобиля напряжение может меняться, поэтому надёжность подключения имеет особое значение.
Полезная информация. Такое подключение антивандальной кнопки с подсветкой 12в особенно востребовано в автотюнинге, корпусной электронике, системах запуска оборудования, охранных комплексах и различных пользовательских проектах, где важны долговечность, аккуратный внешний вид и удобная индикация состояния.
Частые ошибки при монтаже
Во время установки пользователи чаще всего сталкиваются со следующими проблемами:
- Перепутаны контакты NO и NC. Из-за этого кнопка работает наоборот: цепь замыкается не при нажатии, а в исходном положении, либо устройство вовсе не реагирует ожидаемым образом.
- Подано завышенное напряжение на LED. Если подсветка рассчитана на меньшее напряжение, светодиод может быстро выйти из строя или заметно перегреваться.
- Отсутствует ограничительный резистор, если он нужен. Это актуально для моделей без встроенного сопротивления, где прямое подключение светодиода приводит к перегрузке.
- Слабый контакт в клемме или разъёме. Ненадёжное соединение вызывает перебои в работе, мерцание подсветки, нагрев проводов и нестабильное срабатывание кнопки.
- Короткое замыкание из-за плохой изоляции. Оголённые участки проводов или касание контактов корпуса способны привести к отказу схемы и повреждению питания.
- Выбран ток нагрузки выше допустимого. Контакты кнопки начинают перегреваться, подгорать и быстро теряют рабочий ресурс.
- Нарушена полярность подключения подсветки. В результате светодиод не загорается, хотя коммутационная часть кнопки работает исправно.
- Использован провод недостаточного сечения. При повышенной нагрузке это может вызвать падение напряжения и нагрев линии.
- Отсутствует проверка мультиметром перед запуском. Ошибки монтажа часто выявляются только после подачи питания, когда исправить последствия сложнее.
Проверка после подключения
После монтажа выполните тестирование:
- Нажмите кнопку несколько раз и убедитесь в стабильной коммутации.
- Проверьте работу подсветки.
- Оцените нагрев контактов под нагрузкой.
- Убедитесь в отсутствии искрения и люфта.
- Проверьте фиксацию кнопки в панели.
Как выбрать подходящую кнопку?
При покупке важно учитывать не только внешний вид изделия, но и его технические параметры. Правильно подобранная кнопка обеспечит стабильную работу оборудования, удобство эксплуатации и длительный срок службы.
Основные критерии выбора:
- Диаметр посадочного отверстия (16, 19, 22 мм и др.). Размер должен соответствовать панели, корпусу прибора или монтажному месту.
- Материал корпуса. Для интенсивной эксплуатации чаще выбирают нержавеющую сталь, латунь или алюминиевые сплавы. Пластиковые варианты подходят для менее нагруженных условий.
- Тип контактов. Важно определить, нужны ли NO, NC или комбинированные контакты в зависимости от схемы подключения.
- Наличие подсветки. Световая индикация удобна в тёмных помещениях и помогает быстро определить кнопку управления.
- Рабочее напряжение LED. Подсветка может быть рассчитана на 3 В, 5 В, 12 В, 24 В и другие значения. Этот параметр необходимо заранее проверить.
- Степень защиты IP. Чем выше показатель, тем лучше защита от пыли и влаги. Это особенно важно для наружной установки и производственных помещений.
- Ресурс нажатий. Для общественных мест, промышленности и систем доступа желательно выбирать модели с большим механическим ресурсом.
- Ток и напряжение коммутации. Контакты должны выдерживать нагрузку подключаемого оборудования без перегрева и ускоренного износа.
- Тип работы кнопки. Моментальная модель возвращается после нажатия, а фиксируемая сохраняет положение до повторного воздействия.
Для улицы, неотапливаемых помещений, автомоек, складов и влажных зон лучше выбирать модели с высокой степенью герметичности и устойчивостью к перепадам температуры. Если кнопка будет использоваться часто, разумно отдавать предпочтение изделиям проверенных производителей с подтверждёнными характеристиками.
