Если вы выбираете тумблер или переключатель и видите обозначения SPST, SPDT, DPST или DPDT, не стоит пугаться этих букв. Они обозначают конструкцию переключателя и помогают понять, сколько электрических цепей он может контролировать и каким образом переключает их.
На практике это очень важно. От типа тумблера зависит, сможете ли вы просто включать и выключать устройство, переключать питание между двумя цепями или одновременно управлять несколькими электрическими линиями.
Разобраться в обозначениях можно достаточно просто. Главное — понять, что означают буквы S, P и T.
Как расшифровываются SPST, SPDT, DPST и DPDT
В обозначении используются две основные характеристики переключателя:
- Pole (P) — полюс. Показывает, сколько независимых электрических цепей может одновременно контролировать переключатель.
- Throw (T) — направление переключения. Показывает, с каким количеством контактов может соединяться каждый полюс.
Буквы S (Single) и D (Double) указывают на количество:
- Single — один;
- Double — два.
Поэтому обозначения можно представить следующим образом:
- SPST — один полюс, одно направление переключения.
- SPDT — один полюс, два направления переключения.
- DPST — два полюса, одно направление переключения.
- DPDT — два полюса, два направления переключения.
Проще всего понять разницу не по буквам, а по тому, что именно происходит с электрической цепью при переключении.
Какой тип тумблера вам нужен?
Если вы не уверены, какой именно переключатель выбрать, попробуйте определить свою задачу.
Какой тип переключателя вам нужен?
Ответьте на два простых вопроса — и мы подскажем подходящий тип тумблера.
Сколько электрических цепей должен контролировать переключатель?
Выберите количество независимых цепей, которыми нужно управлять одновременно.
Что должен делать переключатель?
Выберите основной принцип работы будущего переключателя.
Вам подойдет переключатель SPST
SPST — это переключатель с одним полюсом и одним направлением переключения. Он используется для простого включения и выключения одной электрической цепи.
Не уверены?
Тогда ориентируйтесь на главное правило:
- Нужно просто включить или выключить одну цепь — SPST.
- Нужно выбрать один из двух вариантов — SPDT.
- Нужно одновременно управлять двумя цепями — DPST.
- Нужно одновременно переключать две цепи между вариантами — DPDT.

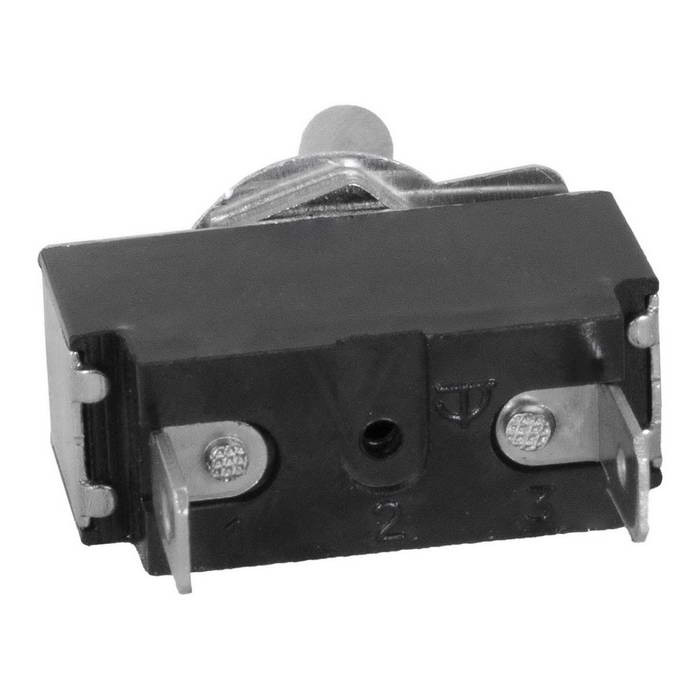

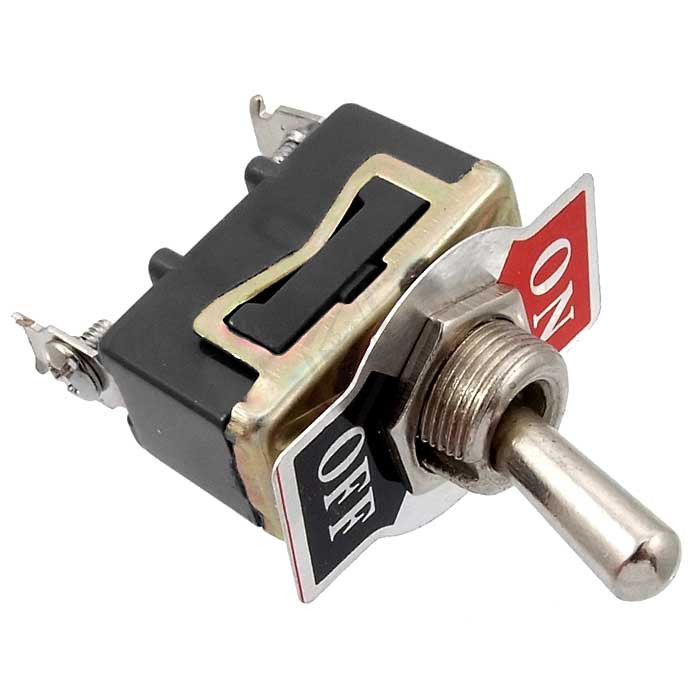

SPST — простой тумблер для включения и выключения
SPST (Single Pole Single Throw) — это самый простой тип переключателя.
Он управляет одной электрической цепью и имеет два состояния: цепь либо замкнута, либо разомкнута.
По принципу работы SPST можно сравнить с обычным выключателем света:
Тумблер выключен → цепь разомкнута → ток не проходит.
Тумблер включен → цепь замкнута → ток проходит к нагрузке.
Упрощенно схема выглядит так: Источник питания → SPST → нагрузка
Например, вы хотите установить тумблер для включения дополнительного освещения. В этом случае нет необходимости переключать питание между несколькими цепями. Вам нужно только два состояния: «включено» и «выключено».
Для такой задачи подойдет SPST.
Где используется SPST
Такие переключатели применяются для:
- включения и выключения освещения;
- управления вентиляторами;
- включения оборудования;
- отключения питания отдельных устройств;
- простых электрических и электронных схем.
Если ваша задача звучит как «мне нужно поставить переключатель, чтобы просто включать и выключать устройство», чаще всего стоит рассматривать именно SPST.

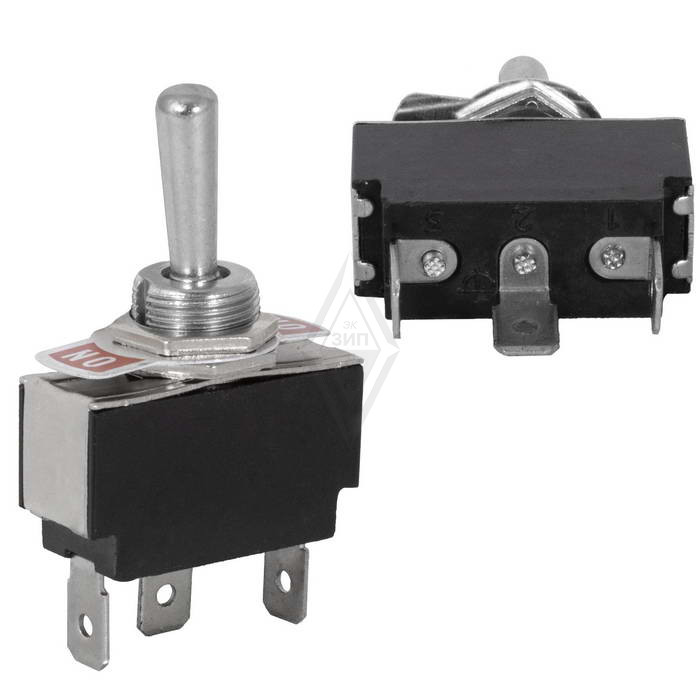

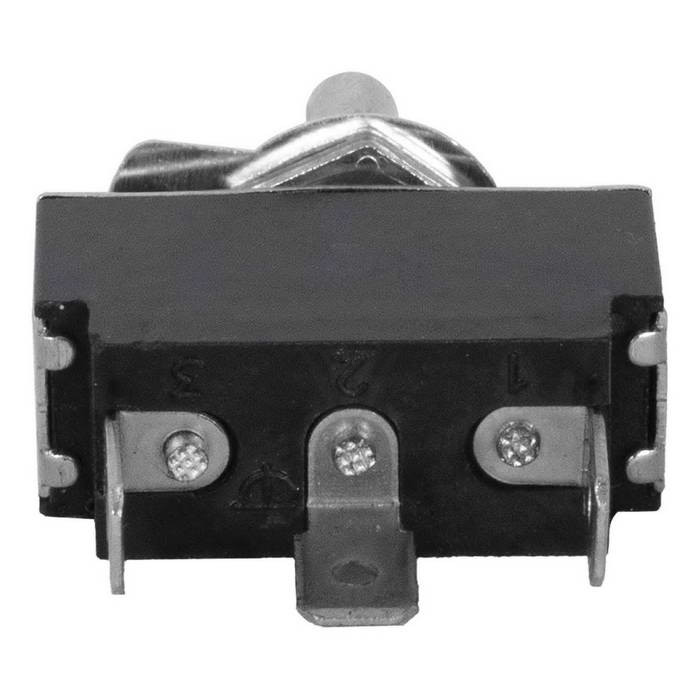

SPDT — переключение одной цепи между двумя вариантами
SPDT (Single Pole Double Throw) устроен сложнее.
Он также управляет одной электрической цепью, но вместо простого включения и выключения позволяет переключать ее между двумя вариантами подключения.
У такого переключателя есть один общий контакт и два возможных направления.
В зависимости от положения тумблера общий контакт соединяется либо с первым выходом, либо со вторым.
Упрощенно это можно представить так:
Положение 1: Общий контакт → Выход 1
Положение 2: Общий контакт → Выход 2
Например, с помощью SPDT можно выбирать, какой из двух источников подключить к одной цепи.
Еще один вариант применения — переключение между двумя режимами работы устройства.
Важно понимать: SPDT — это не просто «включить или выключить». Его основная задача — переключить цепь с одного направления на другое.
Где используется SPDT
SPDT может применяться для:
- выбора одного из двух источников сигнала;
- переключения между двумя режимами работы;
- управления одной нагрузкой из разных положений;
- переключения электрической цепи между двумя вариантами;
- создания различных схем управления оборудованием.
Если вам нужно, чтобы тумблер переключал одну цепь между двумя контактами, обратите внимание на SPDT.

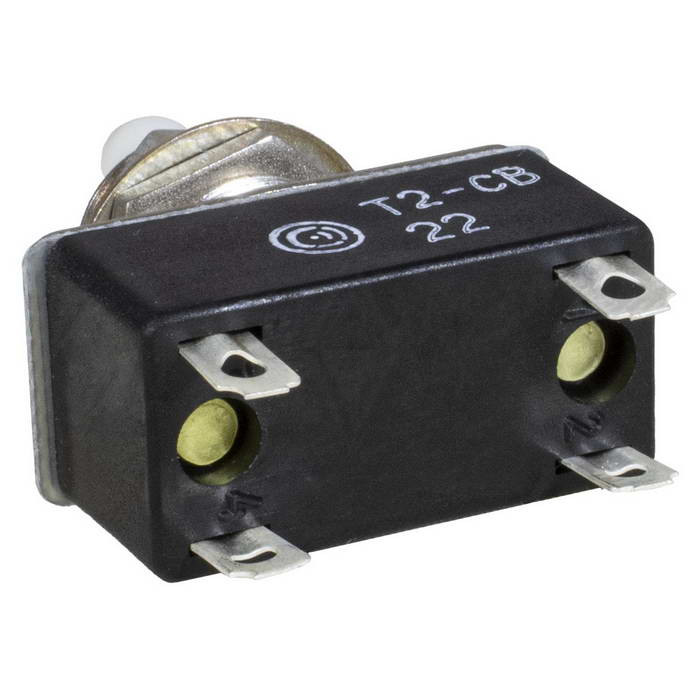

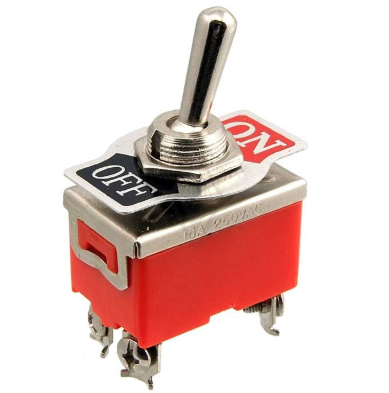

DPST — управление двумя электрическими цепями
DPST (Double Pole Single Throw) имеет уже два полюса.
Это означает, что один тумблер может одновременно управлять двумя независимыми электрическими цепями.
При переключении оба полюса работают одновременно.
Например, если необходимо одним тумблером одновременно разомкнуть две линии питания, может использоваться DPST.
Упрощенно принцип можно представить так:
Цепь 1 → DPST → включена / выключена
Цепь 2 → DPST → включена / выключена
При переключении тумблера обе цепи изменяют свое состояние одновременно.
Где используется DPST
Такой тип переключателей может применяться, когда требуется:
- одновременно отключать две линии электрической цепи;
- управлять двумя независимыми цепями одним тумблером;
- одновременно включать или выключать несколько элементов оборудования;
- разрывать сразу две линии питания.
Чем отличается DPST от SPST
Главное отличие DPST от SPST заключается в количестве управляемых цепей. SPST управляет одной цепью, а DPST — двумя.

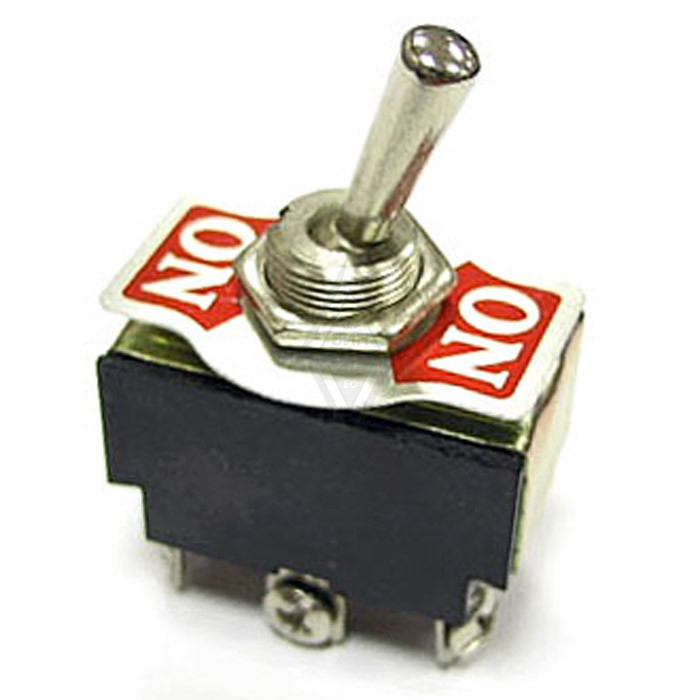

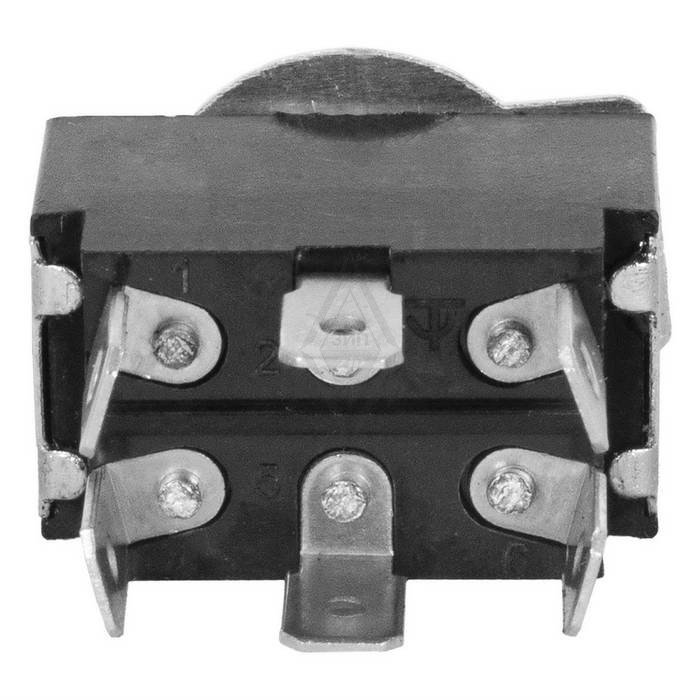

DPDT — переключение двух электрических цепей
DPDT (Double Pole Double Throw) — один из наиболее универсальных вариантов из четырех рассматриваемых типов.
Он позволяет одновременно управлять двумя электрическими цепями, переключая каждую из них между двумя вариантами подключения.
Можно представить его как два SPDT, объединенных в одном корпусе и переключаемых одновременно.
Именно поэтому DPDT часто используется в более сложных электрических схемах.
Одно из известных применений DPDT — изменение направления вращения электродвигателя.
При переключении тумблера меняется направление подключения питания к двигателю, благодаря чему двигатель начинает вращаться в противоположную сторону.
Где используется DPDT
DPDT может применяться для:
- реверса электродвигателей;
- переключения полярности;
- выбора между двумя источниками;
- переключения двух независимых цепей;
- управления сложными электрическими схемами.
Если ваша задача требует одновременно переключать две цепи между двумя вариантами, подойдет DPDT.
В чем разница между тумблерами SPDT и DPDT?
Главное отличие тумблеров SPDT и DPDT заключается в количестве электрических цепей, которыми они могут управлять одновременно. SPDT имеет один полюс и переключает одну цепь между двумя вариантами подключения. DPDT содержит два полюса и позволяет одновременно переключать две независимые цепи между двумя вариантами.
Как быстро определить, какой тумблер вам нужен
Чтобы не запоминать сложные обозначения, можно использовать простую логику.
Сначала определите, сколько электрических цепей должен контролировать переключатель.
- Если одна — вам нужен вариант с S (Single Pole).
- Если две — вариант с D (Double Pole).
Затем определите, что должен делать переключатель.
Если ему достаточно просто включать и выключать цепь — используется Single Throw.
Если необходимо переключать цепь между двумя вариантами — Double Throw.
Получается простая схема выбора:
- Одна цепь + включение/выключение → SPST
- Одна цепь + переключение между двумя вариантами → SPDT
- Две цепи + включение/выключение → DPST
- Две цепи + переключение между двумя вариантами → DPDT
