Пошаговая схема подключения тумблера с подсветкой к источнику питания

Автор:

Читать  5  мин
Последнее обновление 19 августа 2026


Читать

      Тумблер позволяет не только включать и выключать электрическую цепь, но и визуально отображать ее состояние. Такие переключатели часто используют в автомобильной технике, самодельных устройствах, блоках питания, системах освещения и различных электронных проектах.

На практике схема подключения зависит от типа тумблера и его количества контактов. Поэтому перед монтажом важно определить назначение каждого вывода и понять, как именно работает встроенный индикатор.

В этой статье разберем, как подсоединить тумблер с подсветкой к источнику питания, какие контакты использовать и чем отличается схема подключения тумблера с индикатором от обычного переключателя.

Перед началом работы подготовьте:

  • тумблер с подсветкой или индикатором;
  • источник питания с подходящим напряжением;
  • подключаемую нагрузку — лампу, светодиод, вентилятор или другое устройство;
  • провода подходящего сечения;
  • мультиметр   для определения назначения контактов;
  • клеммы , разъемы или паяльное оборудование в зависимости от способа монтажа.

Перед подключением обязательно убедитесь, что рабочее напряжение тумблера соответствует напряжению вашей электрической цепи. Например, переключатель, рассчитанный на 12 В, не следует подключать непосредственно к сети 220 В, если это не предусмотрено его характеристиками.

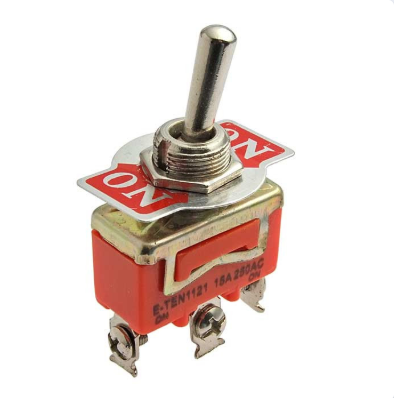

В простейшем варианте тумблер выполняет функцию обычного выключателя: при переключении он замыкает или размыкает цепь питания нагрузки.

В моделях с подсветкой внутри дополнительно установлен светодиод или другой индикатор. В зависимости от конструкции он может загораться:

  • только при включении нагрузки;
  • при наличии питания на входе тумблера;
  • постоянно при подключенном источнике питания.

Именно поэтому перед монтажом необходимо определить, какой вариант предусмотрен в конкретной модели.

У разных тумблеров может быть 2, 3, 4 и более контактов. Универсальной схемы для всех моделей не существует, поэтому маркировку выводов лучше проверить по документации производителя или с помощью мультиметра.

Для наиболее распространенного варианта с тремя контактами используется следующая логика:

  • плюс источника питания подключается к входному контакту тумблера;
  • выход тумблера соединяется с плюсом нагрузки;
  • минус нагрузки подключается непосредственно к минусу источника питания;
  • отдельный контакт подсветки подключается к соответствующему выводу цепи, если это предусмотрено конструкцией переключателя.

Условно цепь можно представить так:

Источник питания (+) → тумблер → нагрузка → источник питания (−)

Подсветка при этом подключается в соответствии с внутренней схемой конкретного тумблера.

Подключение тумблера с подсветкой зависит от типа устройства и количества контактов. На интерактивной схеме ниже показан принцип подключения тумблера к источнику питания: при переключении можно увидеть, как проходит ток по цепи и включается нагрузка.

Интерактивная схема подключения тумблера

Выберите тип тумблера и переключите питание, чтобы увидеть направление движения тока по электрической цепи.

Состояние: выключено
Схема подключения тумблера с 2 контактами
+ Источник Тумблер Нагрузка
⚪ Цепь разомкнута

Как это работает

При выключенном тумблере электрическая цепь разомкнута. Ток не проходит через нагрузку.

Назначение контактов

1 Вход «+» от источника питания
2 Выход «+» на нагрузку

💡 Совет

Такой тумблер просто размыкает или замыкает электрическую цепь.

Пошаговая схема подключения

1

Подключите положительный провод источника питания к первому контакту тумблера.

2

Соедините второй контакт тумблера с положительным контактом нагрузки.

3

Минус источника питания подключите непосредственно к отрицательному контакту нагрузки.

4

Переведите тумблер во включенное положение, чтобы замкнуть цепь и подать питание на нагрузку.

⚠️ Перед подключением обязательно отключите источник питания. Обозначение контактов может отличаться у разных моделей тумблеров. Перед монтажом проверьте маркировку на корпусе устройства и техническую документацию производителя.

Обратите внимание, что конкретная схема подключения может отличаться в зависимости от конструкции тумблера. Перед монтажом необходимо определить назначение контактов и ознакомиться с маркировкой на корпусе устройства.

Шаг 1. Отключите источник питания

Перед началом монтажа полностью обесточьте электрическую цепь. Если используется аккумулятор, блок питания или другой источник постоянного напряжения, отключите его от системы.

Это необходимо для безопасной работы и предотвращения короткого замыкания.

Шаг 2. Определите контакты тумблера

Посмотрите на корпус переключателя. На контактах могут быть обозначения:

  • IN — вход питания;
  • OUT — выход на нагрузку;
  • + и − — выводы питания подсветки;
  • COM — общий контакт;
  • NO — нормально разомкнутый контакт;
  • NC — нормально замкнутый контакт.

Если маркировки нет, определить назначение выводов можно мультиметром в режиме прозвонки.

Шаг 3. Подключите питание

Соедините положительный вывод источника питания с входным контактом тумблера.

Если используется автомобильная или другая 12-вольтовая система, обычно подключение выполняется от положительного вывода аккумулятора или соответствующей линии питания.

Шаг 4. Подключите нагрузку

Выходной контакт тумблера соедините с положительным выводом устройства, которым необходимо управлять.

Отрицательный вывод нагрузки подключается непосредственно к минусу источника питания.

В результате при переключении тумблера питание будет подаваться на нагрузку или отключаться от нее.

Шаг 5. Подключите подсветку

На этом этапе необходимо учитывать конструкцию конкретного тумблера.

Если подсветка имеет отдельные контакты, подключите их согласно схеме производителя. В некоторых моделях индикатор загорается только при замыкании основного контакта, а в других — сразу после подачи питания.

Если перепутать выводы, подсветка может не работать или работать постоянно независимо от положения переключателя.

Шаг 6. Проверьте соединения

Перед включением питания убедитесь, что:

  • контакты подключены правильно;
  • оголенные провода не соприкасаются друг с другом;
  • соблюдена полярность, если она важна для светодиодной подсветки;
  • сечение проводов соответствует току нагрузки;
  • соединения надежно зафиксированы.

После проверки можно подать питание и проверить работу тумблера и индикатора.

Тумблер с индикатором может работать по разным схемам. Наиболее распространенный вариант — подсветка включается одновременно с нагрузкой.

В этом случае при включении тумблера цепь замыкается, питание поступает на устройство, а индикатор показывает, что нагрузка включена.

Такая схема удобна, например, для управления:

  • дополнительным освещением;
  • вентилятором;
  • насосом;
  • автомобильным оборудованием;
  • нагревательными элементами;
  • различными электронными устройствами.

Если необходимо, чтобы подсветка показывала наличие питания, а не непосредственно включение нагрузки, схема будет другой. Поэтому при выборе тумблера важно заранее определить, какую функцию должен выполнять индикатор.

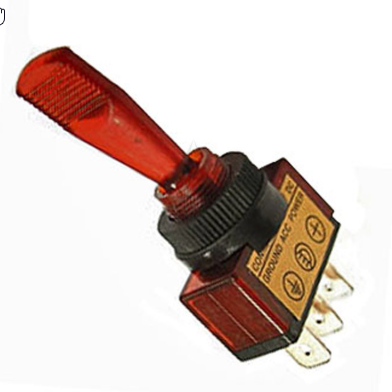

Один из наиболее распространенных вариантов — тумблер с тремя выводами. Однако количество контактов само по себе еще не говорит о точной схеме подключения.

В зависимости от модели третий контакт может использоваться:

  • для питания подсветки;
  • как общий контакт переключателя;
  • для переключения между двумя цепями;
  • для подключения индикатора в определенном режиме.

Поэтому перед подключением рекомендуется изучить маркировку или техническую документацию именно вашей модели.

Если контакты обозначены как COM, NO и NC, тумблер работает как переключатель цепи. Если предусмотрены отдельные выводы + и − для светодиода, они относятся к подсветке и требуют соблюдения полярности.

Подключение тумблера к источнику постоянного напряжения 12 В часто используется в автомобилях, лодках, мотоциклах и различных самодельных устройствах.

В простом варианте положительный провод от источника питания подается на тумблер, а с выхода переключателя питание поступает на нагрузку. Отрицательный провод нагрузки подключается к минусу источника питания.

Если в тумблере установлен светодиодный индикатор, необходимо убедиться, что он рассчитан именно на 12 В. Некоторые модели имеют встроенный резистор и могут подключаться непосредственно к источнику питания, а другим требуется дополнительный ограничительный резистор.

Если само устройство включается, но индикатор не загорается, проверьте:

  • Правильно ли подключены контакты подсветки.
  • Соответствует ли напряжение питания характеристикам тумблера.
  • Соблюдена ли полярность светодиода.
  • Не требуется ли дополнительный резистор.
  • Исправен ли сам индикатор.

Если тумблер работает наоборот — подсветка горит при выключенной нагрузке, — вероятно, выбран другой вариант внутреннего подключения индикатора. В этом случае необходимо изменить схему подключения или использовать другой тип тумблера.

1. Неправильное определение контактов

Не стоит ориентироваться только на внешний вид переключателя. Даже одинаковые по конструкции тумблеры могут иметь разное назначение выводов.

2. Подключение без учета полярности

Для светодиодной подсветки полярность имеет значение. При неправильном подключении индикатор может не загореться.

3. Несоответствие напряжения

Перед монтажом обязательно проверьте рабочее напряжение тумблера и встроенного индикатора.

4. Использование слишком тонких проводов

Если тумблер управляет мощной нагрузкой, провода должны выдерживать соответствующий ток. В противном случае они могут перегреваться.

5. Отсутствие защиты цепи

При подключении мощных устройств рекомендуется предусмотреть предохранитель соответствующего номинала. Особенно это важно для автомобильных и других низковольтных систем.

Правильная схема подключения тумблера зависит прежде всего от конструкции конкретного переключателя и назначения его контактов. В самом простом случае тумблер устанавливается в разрыв положительного провода между источником питания и нагрузкой, а подсветка подключается к соответствующим выводам.

Перед тем как подсоединить тумблер с подсветкой, необходимо проверить его маркировку, рабочее напряжение и назначение каждого контакта. Если используется нестандартная модель с несколькими выводами, лучше сначала определить их мультиметром или воспользоваться схемой производителя.

Такой подход позволит правильно собрать электрическую цепь, избежать короткого замыкания и добиться корректной работы как самой нагрузки, так и встроенного индикатора.
